از یک عکس، تافایل برش

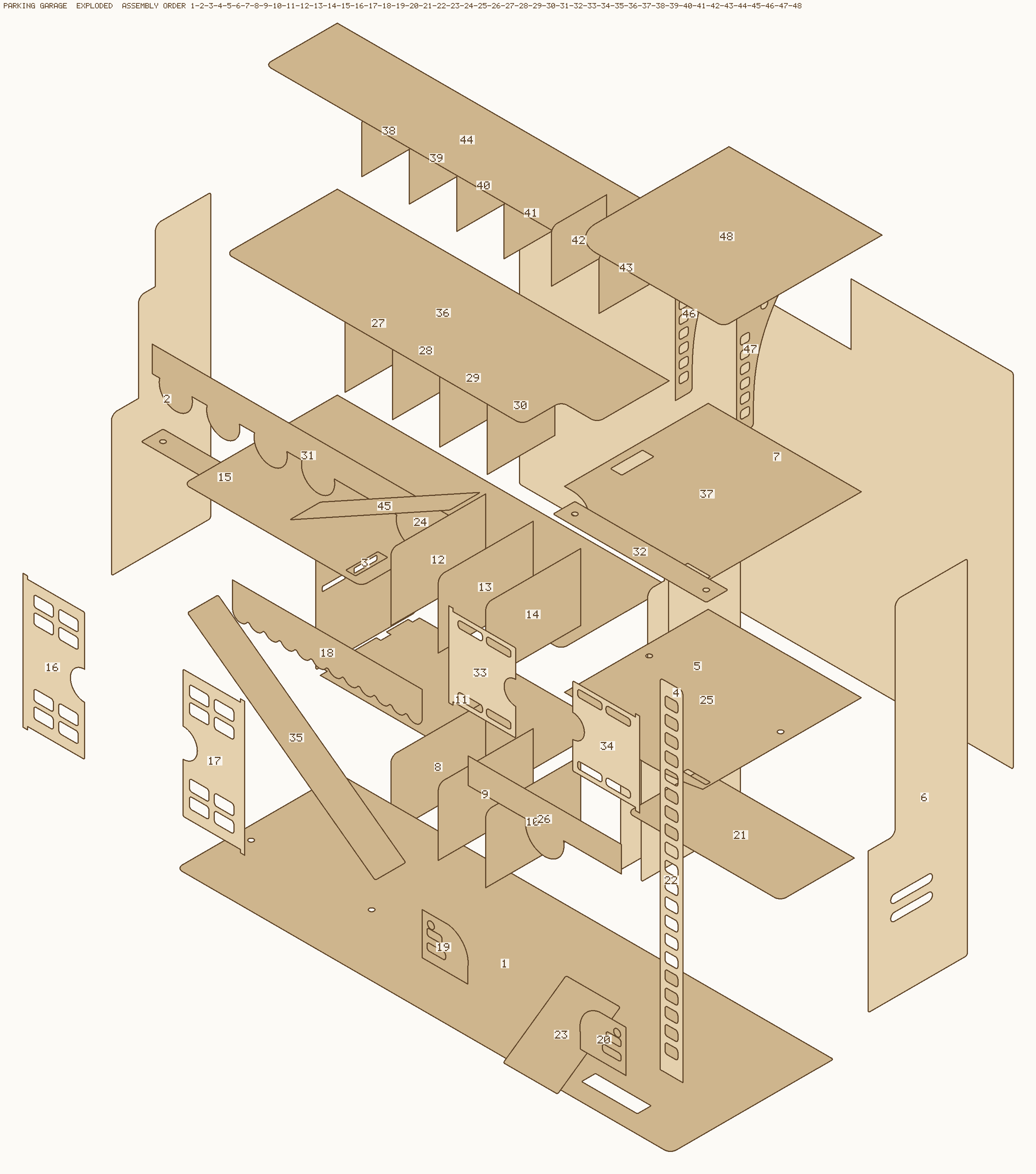

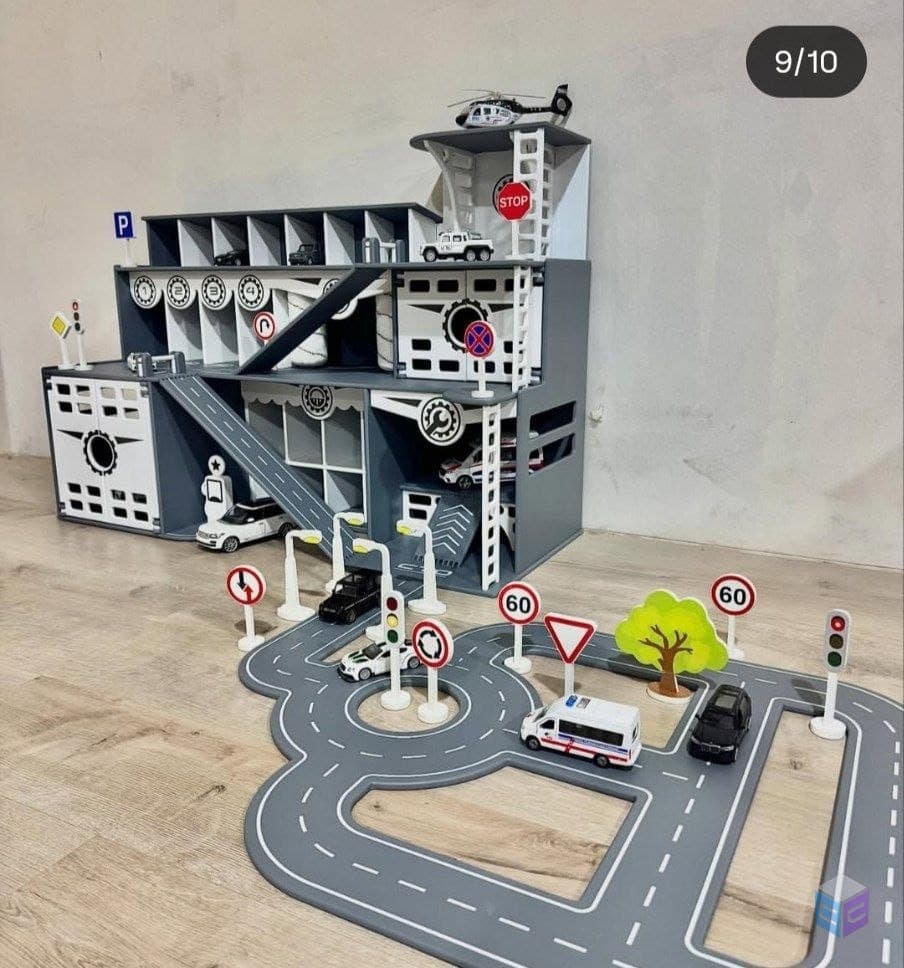

طراحی صنعتی، مدلسازی سهبعدی و فایل آمادهٔ CNC. آنچه کنار میبینی یک پروژهٔ واقعی است — از روی ۳۳ عکس بازسازی شد.
- پروژهٔ اجراشده
- ۱۴پروژهٔ اجراشده
- قطعهٔ طراحیشده
- ۳۰۰+قطعهٔ طراحیشده
- میانگین تحویل
- ۷۲ساعتمیانگین تحویل
- CNCفایل برش، چیدمان ورق، برگهٔ ستآپ
- 3D DESIGNمدلسازی سهبعدی و نمای انفجاری
- INDUSTRIAL DESIGNفرم، سازه و مکانیزم
نمونهکارها
از مبلمان کودک تا قطعهٔ صنعتی — کارِ هر دو کارگاه
هر نمونه مسیر کامل را دارد: نقشهٔ دوبعدیِ اندازهگذاریشده، مدل سهبعدیِ چرخان، برگهٔ فنی، و فایل آمادهٔ دستگاه — DXF برای برش تخت، STL برای ساخت حجمی.

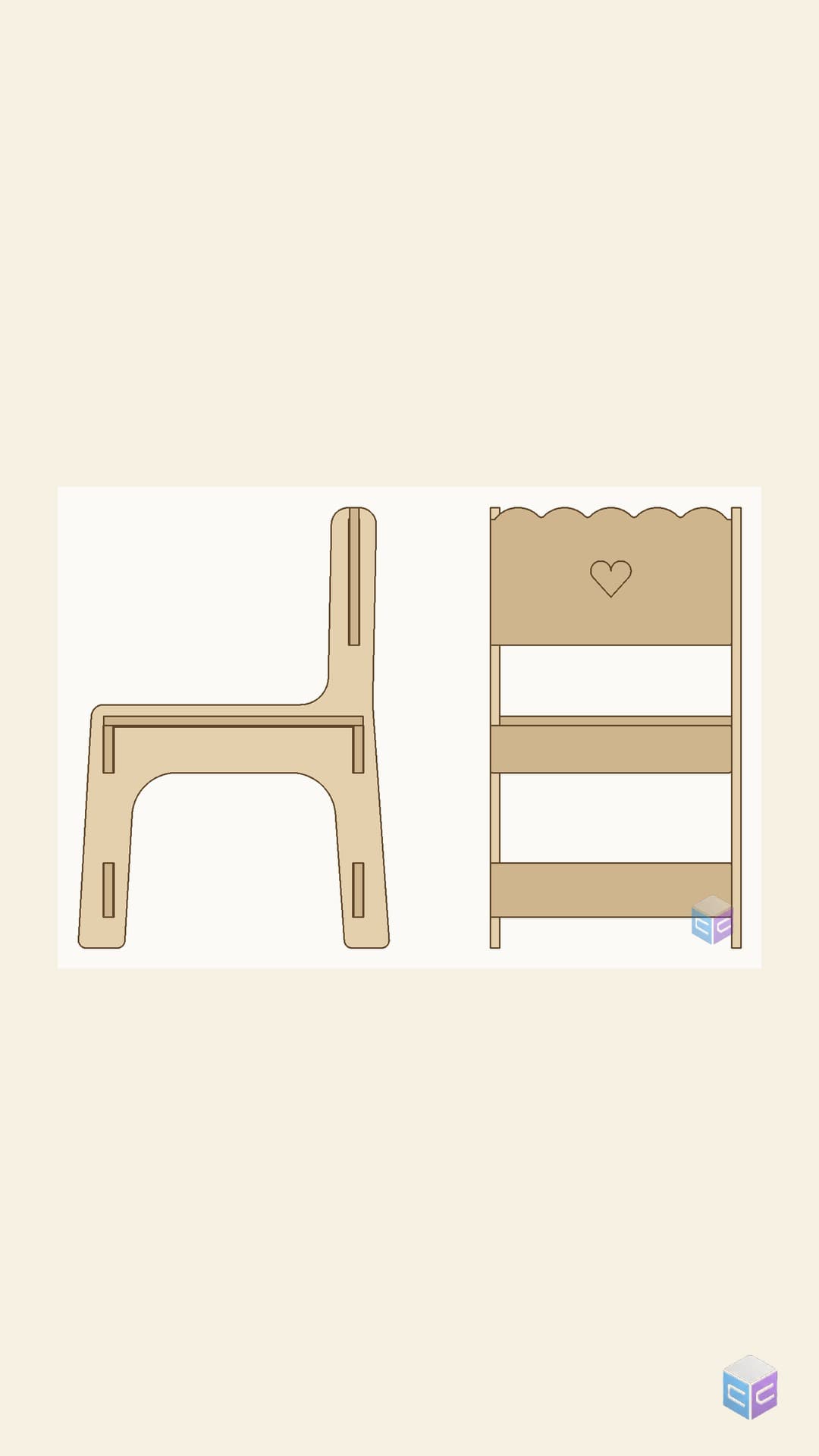

مبلمان کودکصندلی کودک
صندلی کودک با پشتی کنگرهای و برش قلب — بدنهٔ کناری یکتکه، بدون هیچ یراقی.

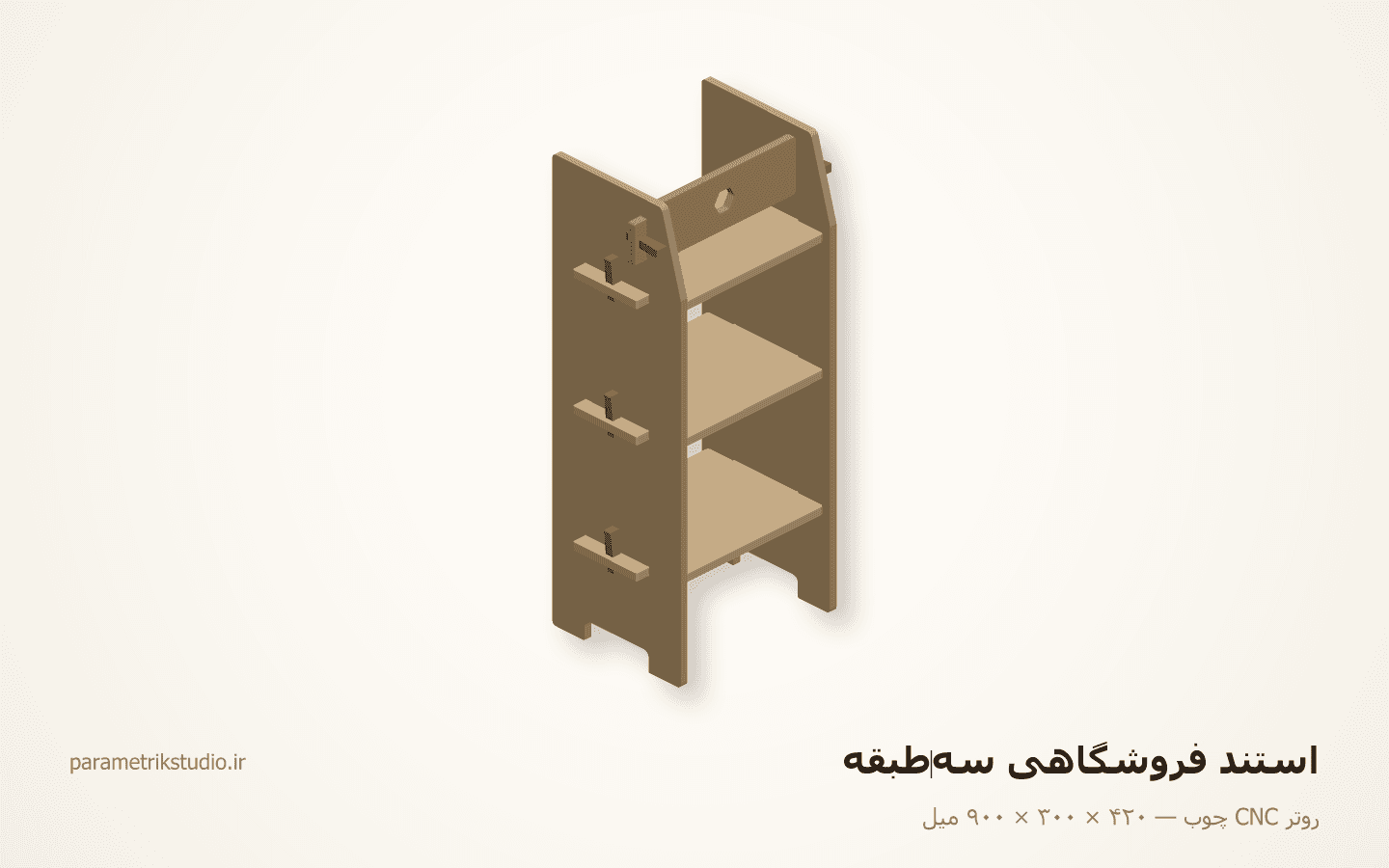

برش تختاستند فروشگاهی سهطبقه
اتصال کفتراشی بدون یراق، مونتاژ بدون ابزار، چیدمان روی یک ورق — نمونهٔ کارِ روتر CNC چوب.

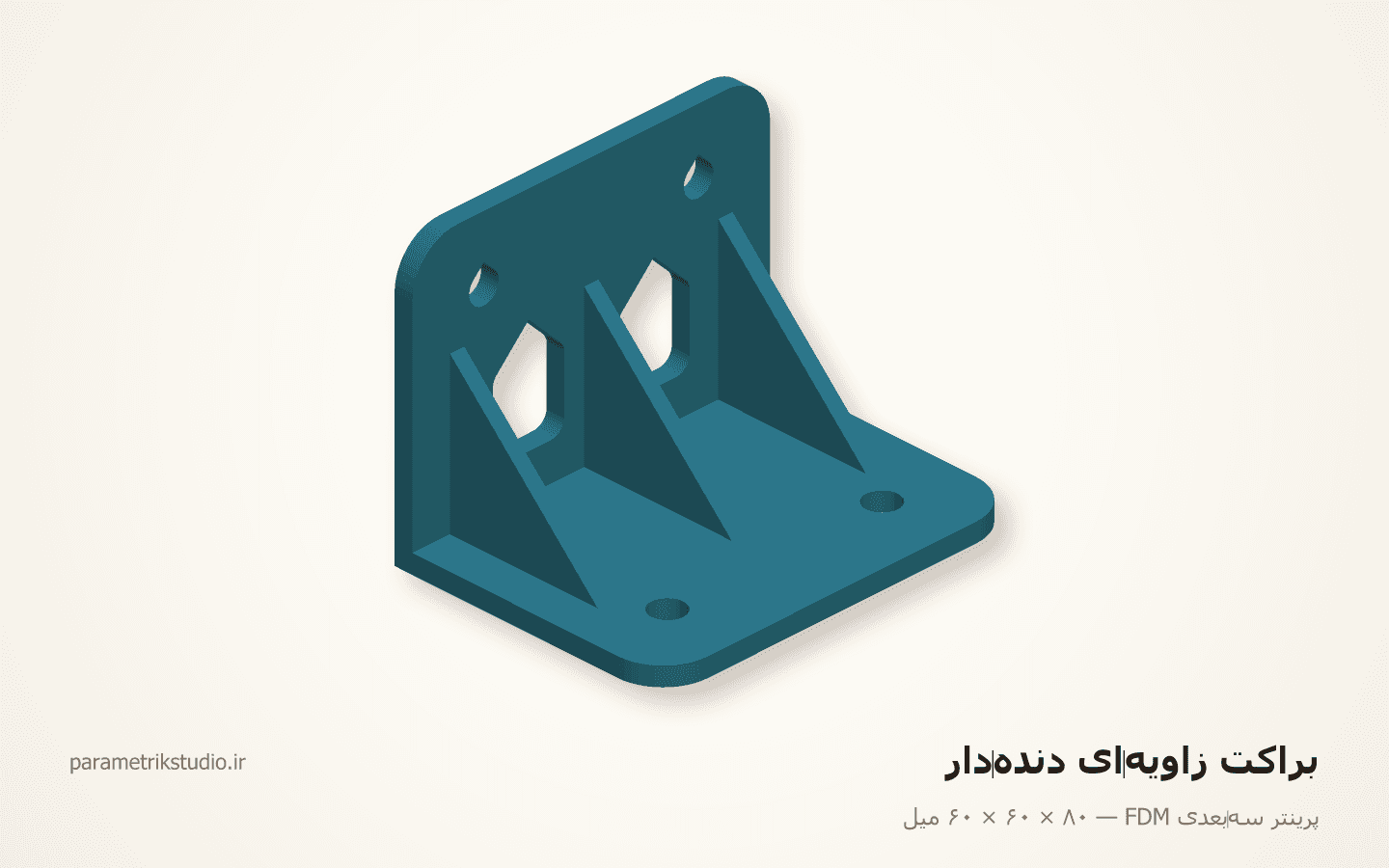

ساخت حجمیبراکت زاویهای دندهدار
جهتِ چاپِ بهینه، پخِ ۴۵ درجه بهجای آویز، دنده بهجای دیوارِ ضخیم، و جبرانِ قطرِ سوراخ — نمونهٔ…

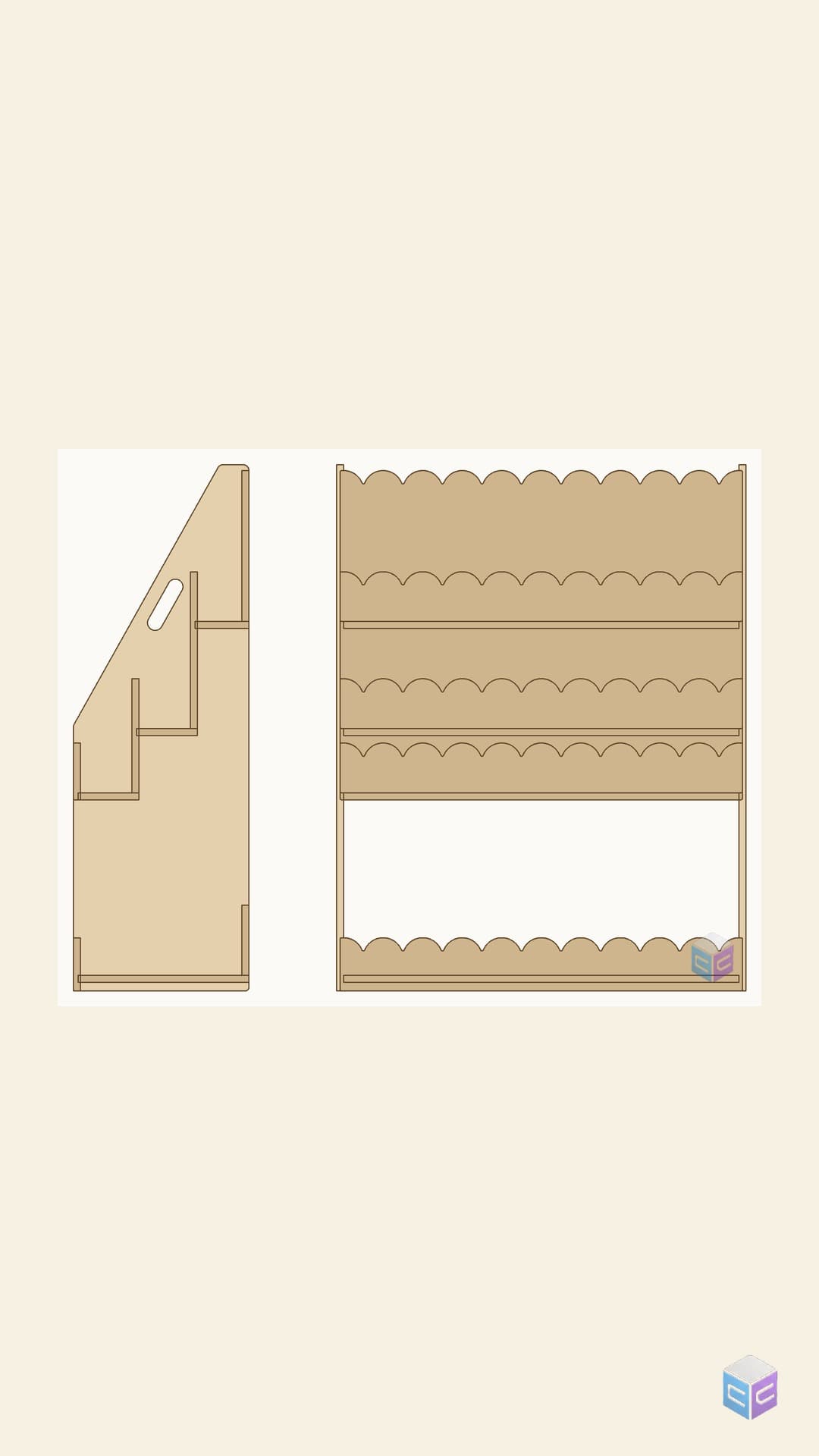

کتابخانه و نظمدهندهکتابخانهٔ خانهای کودک
کتابخانهٔ رو-به-جلو با سه ردیف پلکانی و پنج لبهٔ کنگرهای — دوازده اتصال، صفر پیچ.

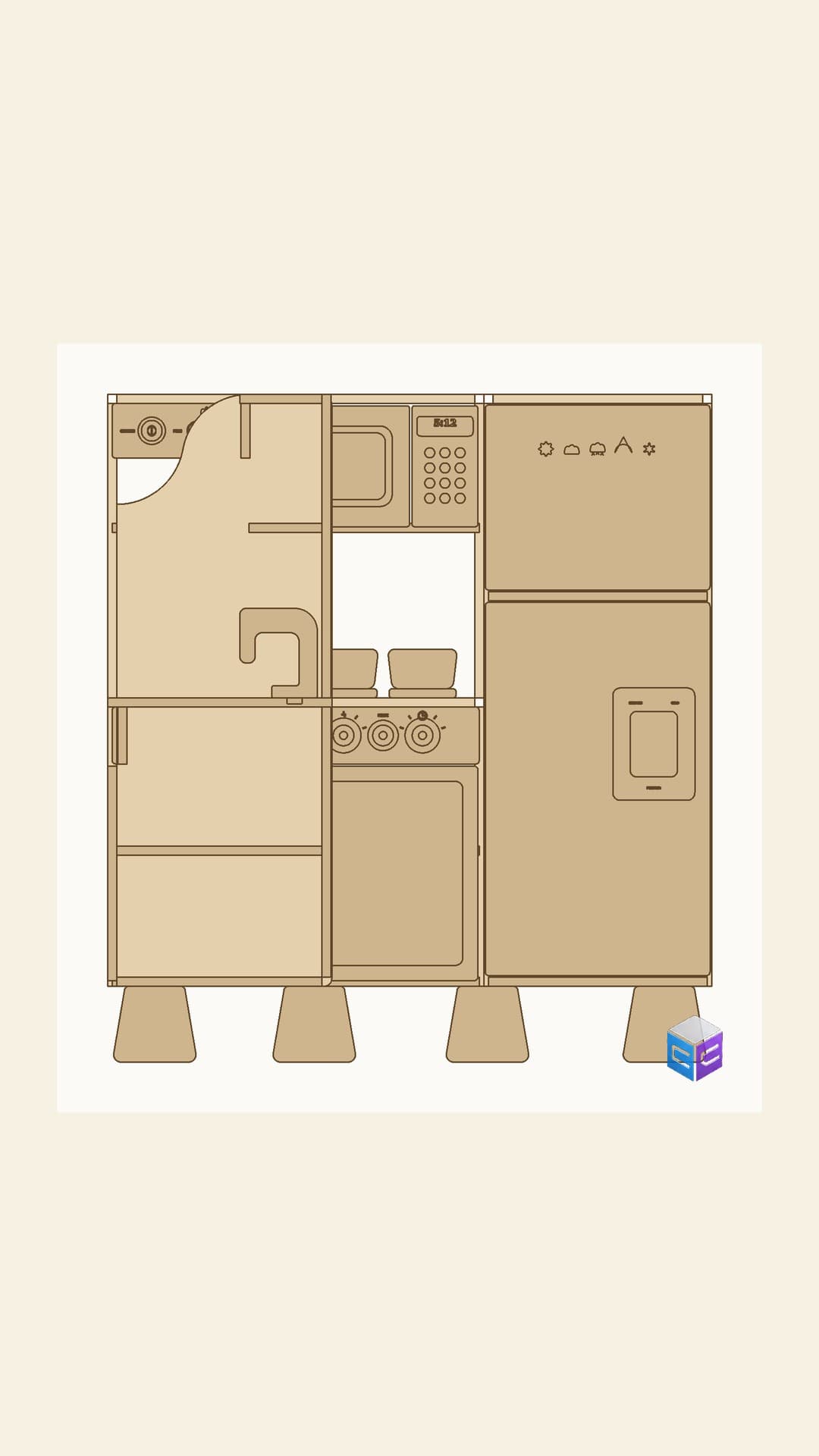

اسباببازی و بازیآشپزخانهٔ کودک — مدل کُرنر
هفت ایستگاه در یک سیلوئت، ۹۶ قطعه — و مدلی که خودش پیکربندِ محصول است.

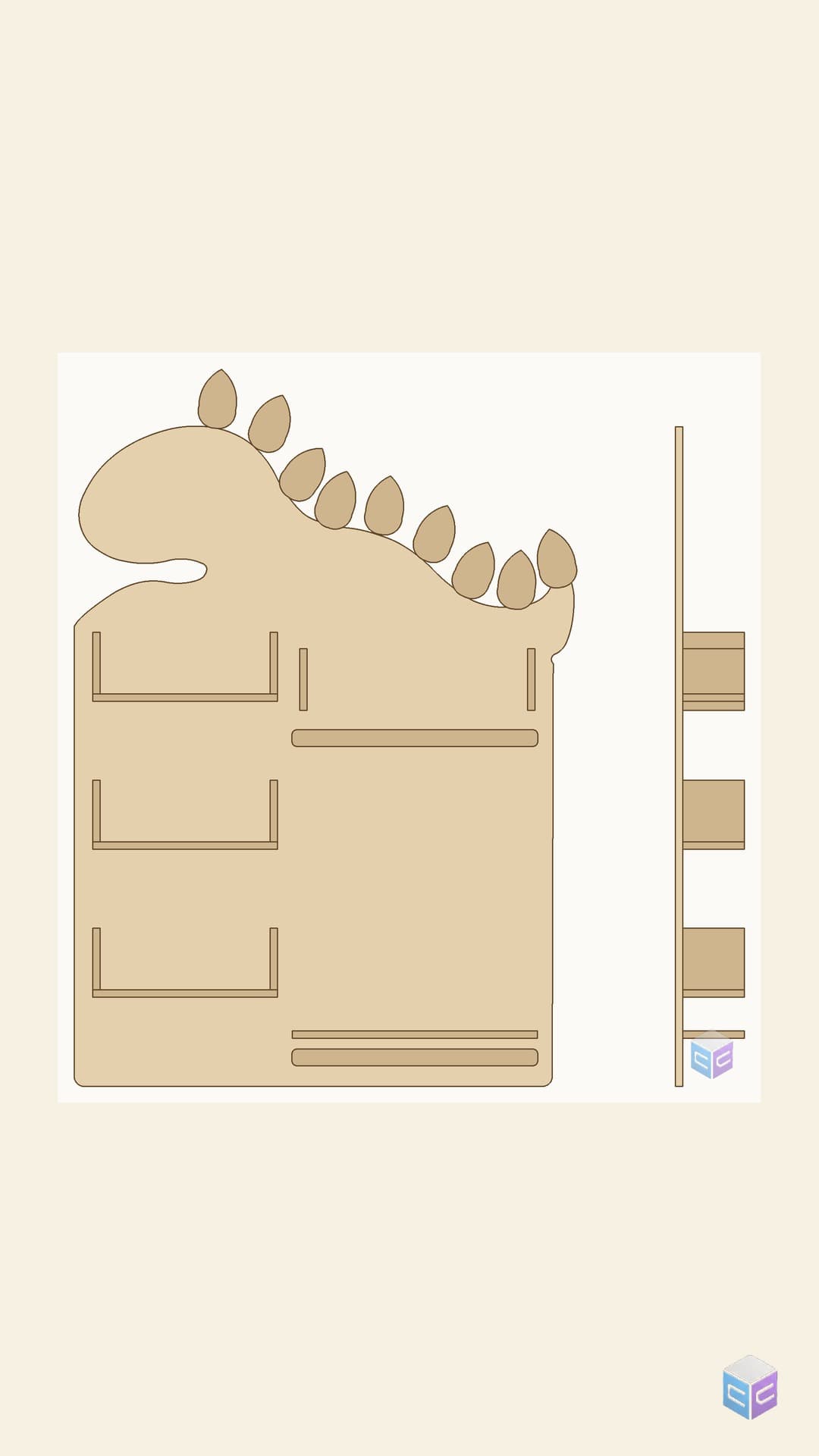

دکور دیواریتختهٔ نقاشی دایناسور
رول کاغذ، سه طبقه، جا-لیوانی — مستقیم از روی عکس محصول اندازهگیری شده.

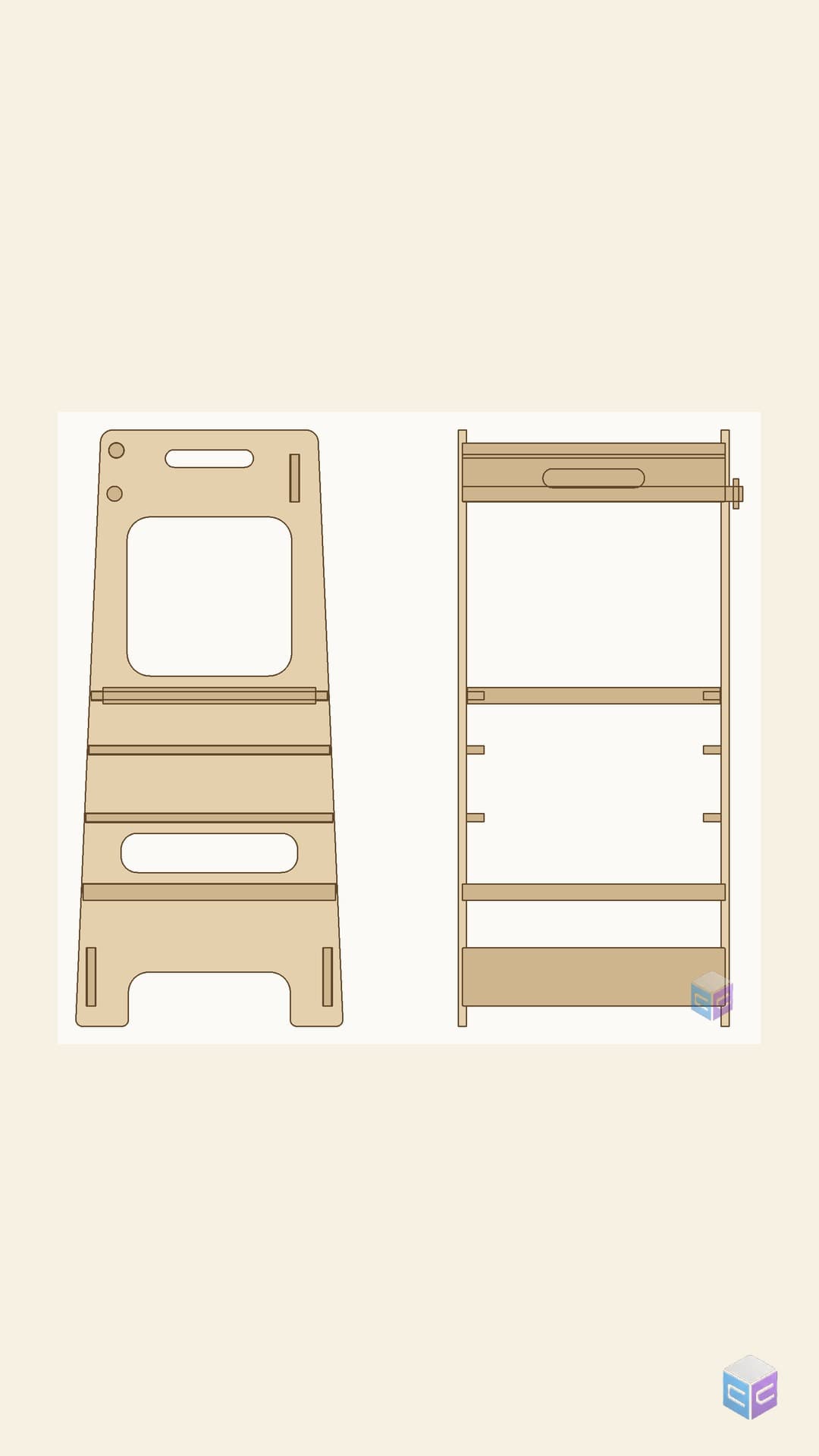

مونتهسوریبرج یادگیری ارتفاعپذیر
یک برج، سه تراز ایستادن — از یک تا چهار سالگی، بدون هیچ یراق.

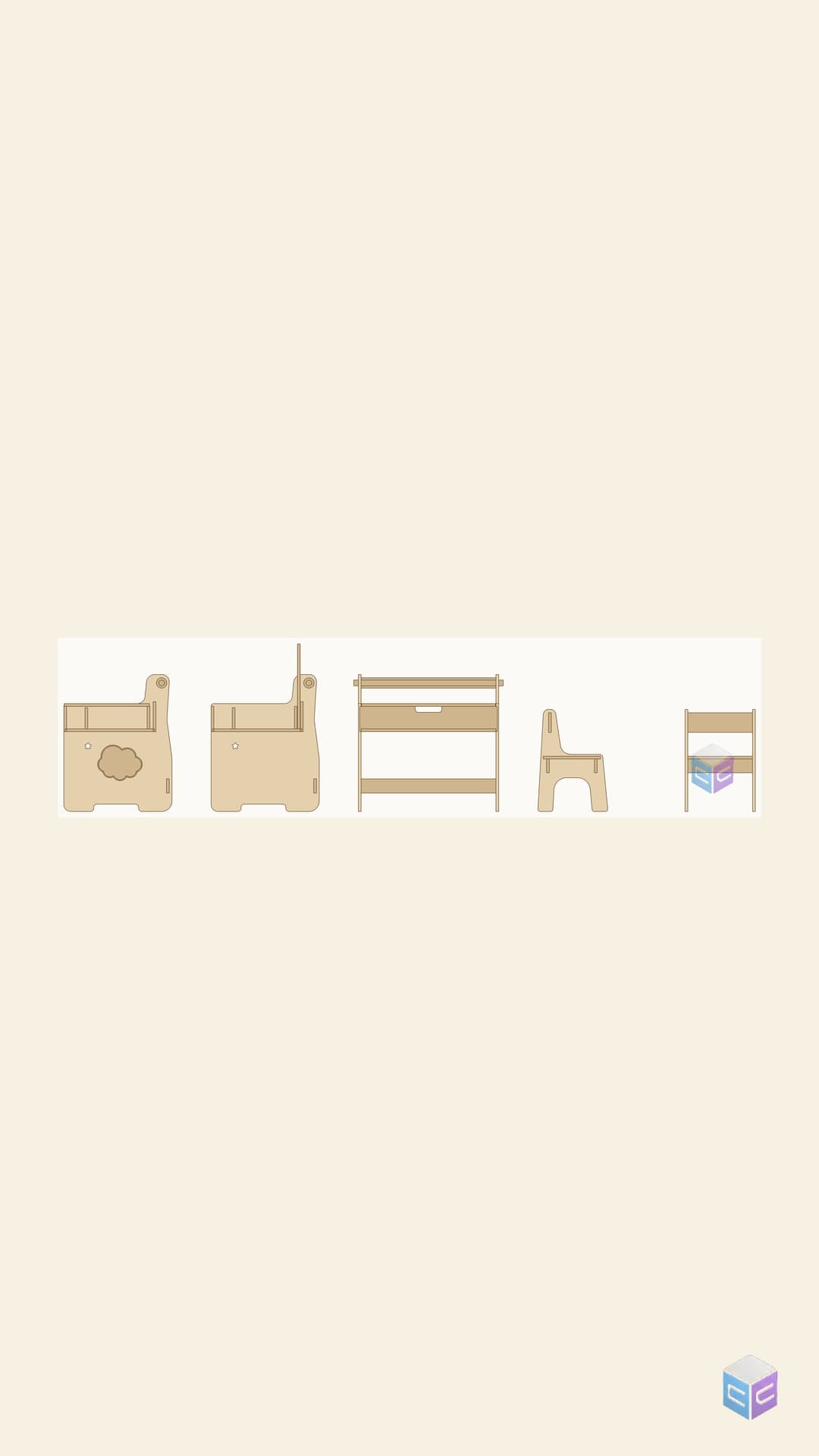

مبلمان کودکمیز و صندلی ابر و ستاره
رویهٔ میز یک تختهٔ سیاه دوروی برداشتنی است — نقش ابر از اجتماع هفت دایره.

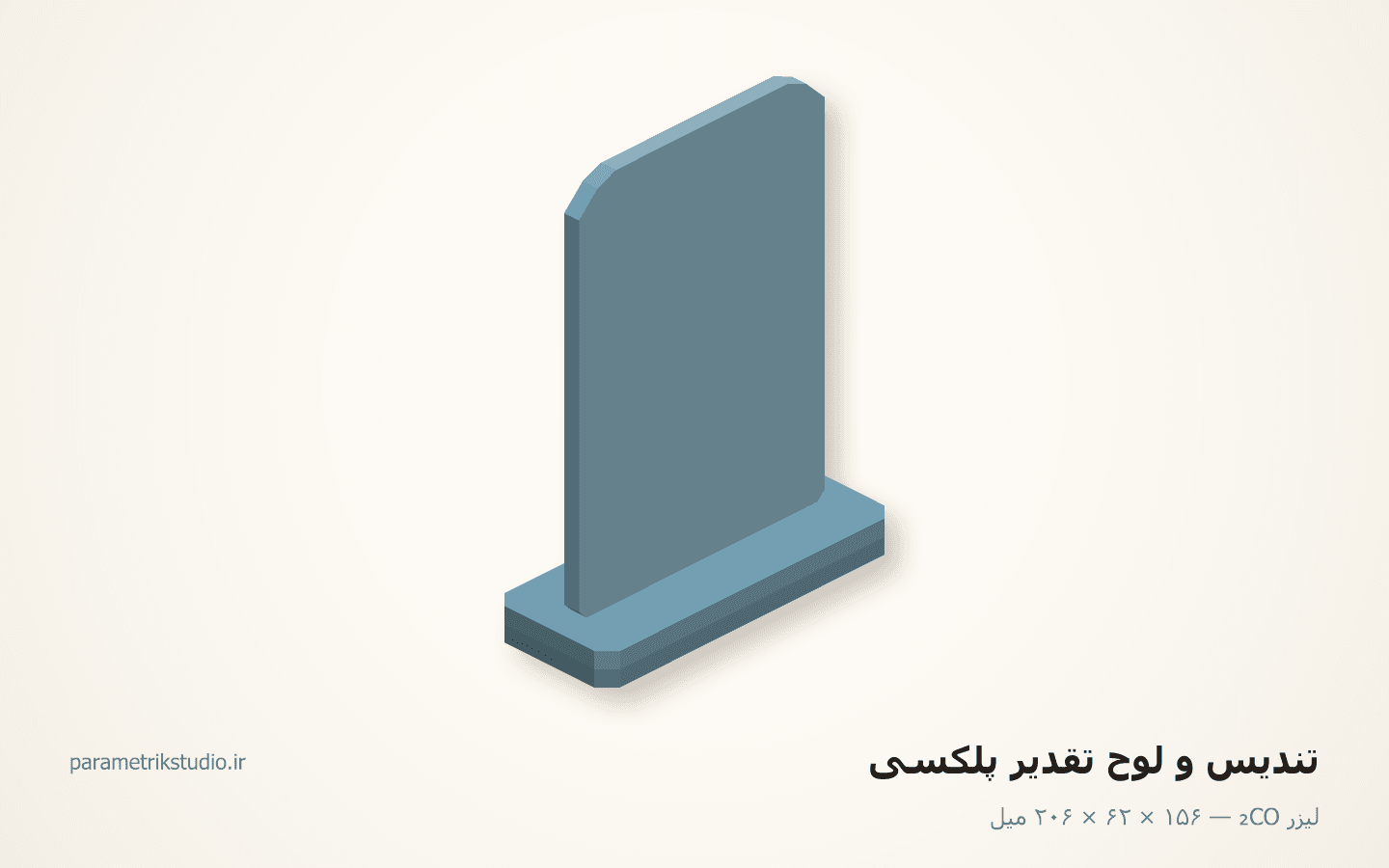

برش تختتندیس و لوح تقدیر پلکسی
برش چندلایه با پایهٔ جداشونده، حکاکی پشتکار، و متنِ تبدیلشده به مسیر — نمونهٔ کارِ لیزر CO₂.
۹ نمونه — برای دیدن بقیه بکشید
۲۵ دستگاه · ۲۵ نمونهٔ ساختهشده
برای چه ماشینی فایل میخواهی؟
برای هر دستگاهِ این فهرست یک قطعهٔ واقعی طراحی و ساختهایم: نقشهٔ اندازهگذاریشده، مدل سهبعدی، برگهٔ فنی، و فایلِ آمادهٔ همان ماشین. روی نامِ دستگاهت بزن تا نمونه و قواعدِ طراحیاش را ببینی.
برش تخت — کانتور روی ورق
۱۳ دستگاههر چیزی که از یک ورق بیرون میآید: ورودیاش یک منحنیِ بستهٔ دوبعدی است و خروجیاش قطعهای که ضخامتش همان ضخامت ورق است. سیزده دستگاه، یک زبانِ مشترک: DXF.
- DXF R12
- AI
- DXF
عددِ هر ردیف، تلورانس است بر حسب میلیمتر.
- روتر CNC چوب±۰٫۱ تا ±۰٫۲±۰٫۱ تا ±۰٫۲ میل
- لیزر CO₂±۰٫۱±۰٫۱ میل

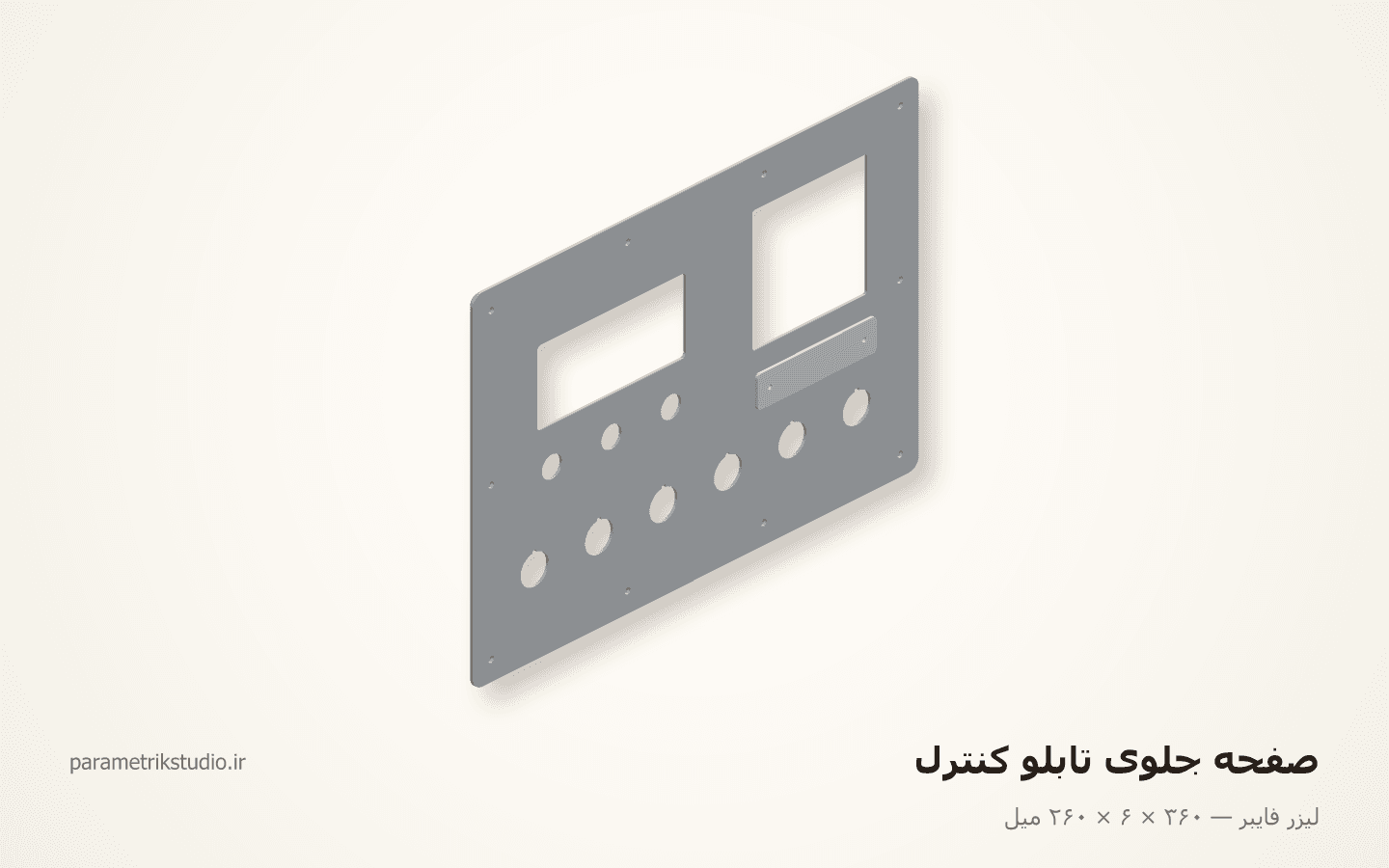

- لیزر فایبر±۰٫۰۵ تا ±۰٫۱±۰٫۰۵ تا ±۰٫۱ میل
- برش پلاسما CNC±۰٫۵ تا ±۱±۰٫۵ تا ±۱ میل
- برش واترجت±۰٫۱ تا ±۰٫۲±۰٫۱ تا ±۰٫۲ میل
- سیمبرش (وایرکات)±۰٫۰۰۵±۰٫۰۰۵ میل
- کاتر و پلاتر برش±۰٫۳±۰٫۳ میل
- دایکات و کلیشه±۰٫۵±۰٫۵ میل
- برش CNC چرم و پارچه±۰٫۳±۰٫۳ میل
- پانچ برج CNC±۰٫۱±۰٫۱ میل
- خمکن CNC±۰٫۲…±۰٫۲ میل در طول · زاویه ±۰٫۵ درجه
- فومبر سیم داغ CNC±۱±۱ میل
- حکاک روتاری CNC±۰٫۰۵±۰٫۰۵ میل
ساخت حجمی — مدل سهبعدی
۱۲ دستگاهدستگاههایی که ورودیشان حجم است، نه خط. اینجا ضخامتِ دیواره، شیبِ خروج و جهتِ ساخت تعیین میکند قطعه ساخته میشود یا نه — و نقشهٔ دوبعدی بهتنهایی کافی نیست.
- STEP
- STL
- 3MF
عددِ هر ردیف، تلورانس است بر حسب میلیمتر.
- پرینتر سهبعدی FDM±۰٫۳…±۰٫۳ میل یا ±۰٫۵٪
- پرینتر رزینی SLA/DLP±۰٫۱±۰٫۱ میل
- پرینت پودری SLS / MJF±۰٫۳…±۰٫۳ میل یا ±۰٫۳٪
- پرینت فلز DMLS / SLM±۰٫۱±۰٫۱ میل
- فرز CNC سه محور±۰٫۰۲±۰٫۰۲ میل
- فرز CNC چهار و پنج محور±۰٫۰۲±۰٫۰۲ میل
- روتر منبت سهبعدی±۰٫۲±۰٫۲ میل
- قالب تزریق پلاستیک±۰٫۱…±۰٫۱ میل — بسته به ماده و انقباض
- دایکست و ریختهگری±۰٫۱ تا ±۰٫۴±۰٫۱ تا ±۰٫۴ میل
- ترموفرم و وکیومفرم±۰٫۵±۰٫۵ میل
- ربات جوشکاری±۰٫۵…±۰٫۵ میل — بعد از جوش
- CNC سنگ±۰٫۵±۰٫۵ میل
خدمات
سه کاری که برای برندهای مبلمان و کارگاههای CNC انجام میدهیم
از طراحی محصول تا سندی که اپراتور کنار دستگاه میگذارد، و هویتی که محصول را به یک برند تبدیل میکند.
طراحی صنعتی
از ایده یا عکس، تا محصولی که واقعاً ساخته میشود
- مدل سهبعدی کامل محصول + نمای انفجاری مونتاژ
- فایل برش DXF آمادهٔ CNC با لایهبندی استاندارد
- چیدمان بهینهٔ قطعات روی ورق (nesting) برای کمترین پرت
فایل برش تخت
یک فایل، به زبانِ همان ماشینی که میبُرد
- DXF نسخهٔ R12، میلیمتر، با لایهبندی استاندارد — برش، حکاکی، خط خم، پرفراژ، مته
- چیدمان بهینهٔ قطعات روی ورق برای کمترین پرت، با اندازهٔ ورق خودت
- نقشهٔ فنی با سه نما، اندازهگذاری و جدول عنوان
طراحی برای ساخت حجمی
قطعهای که از قالب در میآید — نه فقط در نرمافزار قشنگ است
- مدل سهبعدی تحویلی به فرمت فرایند — STEP برای ماشینکاری و قالب، STL برای چاپ
- نقشهٔ فنی دوبعدی با سه نما، اندازهگذاری، تلورانس و جدول عنوان
- بازبینی تولیدپذیری: شیب خروج، ضخامت دیواره، زیربرش، جهت ساخت و دسترسی ابزار
فرایند کار
چهار مرحله، بدون مرحلهٔ مبهم
میدانی در هر لحظه کجای کار هستیم و خروجی هر مرحله دقیقاً چیست.
- ۱
بریف و عکس مرجع
عکس محصول یا ایدهات را میفرستی. ابعاد هدف، کاربر نهایی و ضخامت ورق را با هم مشخص میکنیم — اندازهگیری از روی همان عکس شروع میشود.
- ۲
طراحی و مدل سهبعدی
فرم، اتصالها و مسیر انتقال بار طراحی میشود و کل محصول پیش از هر برشی در فضای سهبعدی ساخته میشود.
- ۳
بازبینی با مشتری
مدل تعاملی را میچرخانی، بازش میکنی و ایراد میگیری. اصلاحات همینجا انجام میشود، نه بعد از خرابشدن یک ورق.
- ۴
فایل آمادهٔ تولید
فایل DXF لایهبندیشده، چیدمان بهینهٔ ورق و برگهٔ ستآپ تحویل میشود؛ اپراتور فقط بازش میکند و میبرد.
چرا ما
تفاوت، در چیزهایی است که بعد از تحویل معلوم میشود
این چهار مورد، همان جاهایی است که یک فایل خوب از یک فایل معمولی جدا میشود.
پارامتریک، پس تغییر سایز رایگان است
ابعاد در فایل ما عدد هستند نه خطِ ثابت؛ سایز بعدی یا بازهٔ سنی بعدی با همان فایل ساخته میشود، نه با طراحی دوباره.
صفر یراق — اتصال کفتراشی
قطعه داخل جیبی مینشیند که خودِ دستگاه ماشینکاری کرده: خودگونیا میشود و پیچی در کار نیست که با گذر زمان لق شود.
استاندارد مکتوب کارگاه
لقی جیب، شعاع تیغه و فاصلهٔ چیدمان، عددِ مشخص و نوشتهشده دارند؛ همان عددها در هر سفارش عیناً تکرار میشوند.
تحویل کامل: DXF + چیدمان ورق + برگهٔ ستآپ
فقط فایل برش نمیدهیم؛ چیدمان بهینه روی ورق و برگهٔ ستآپ اپراتور هم همراهش است تا چیزی برای حدسزدن نماند.
طرحت را داری؟ فایلش را ما میسازیم
یک عکس بفرست تا بگوییم چند قطعه میشود، چند ورق میبرد و چقدر طول میکشد. مشاورهٔ اولیه رایگان است و پاسخ معمولاً زیر ۲ ساعت میرسد.
