برش تخت
لیزر فایبر
Fiber Laser
دقیقترین راه بریدن فلز — و گرانترین دقیقهای که در ایران بیکار میماند.
نمونهٔ ساختهشده

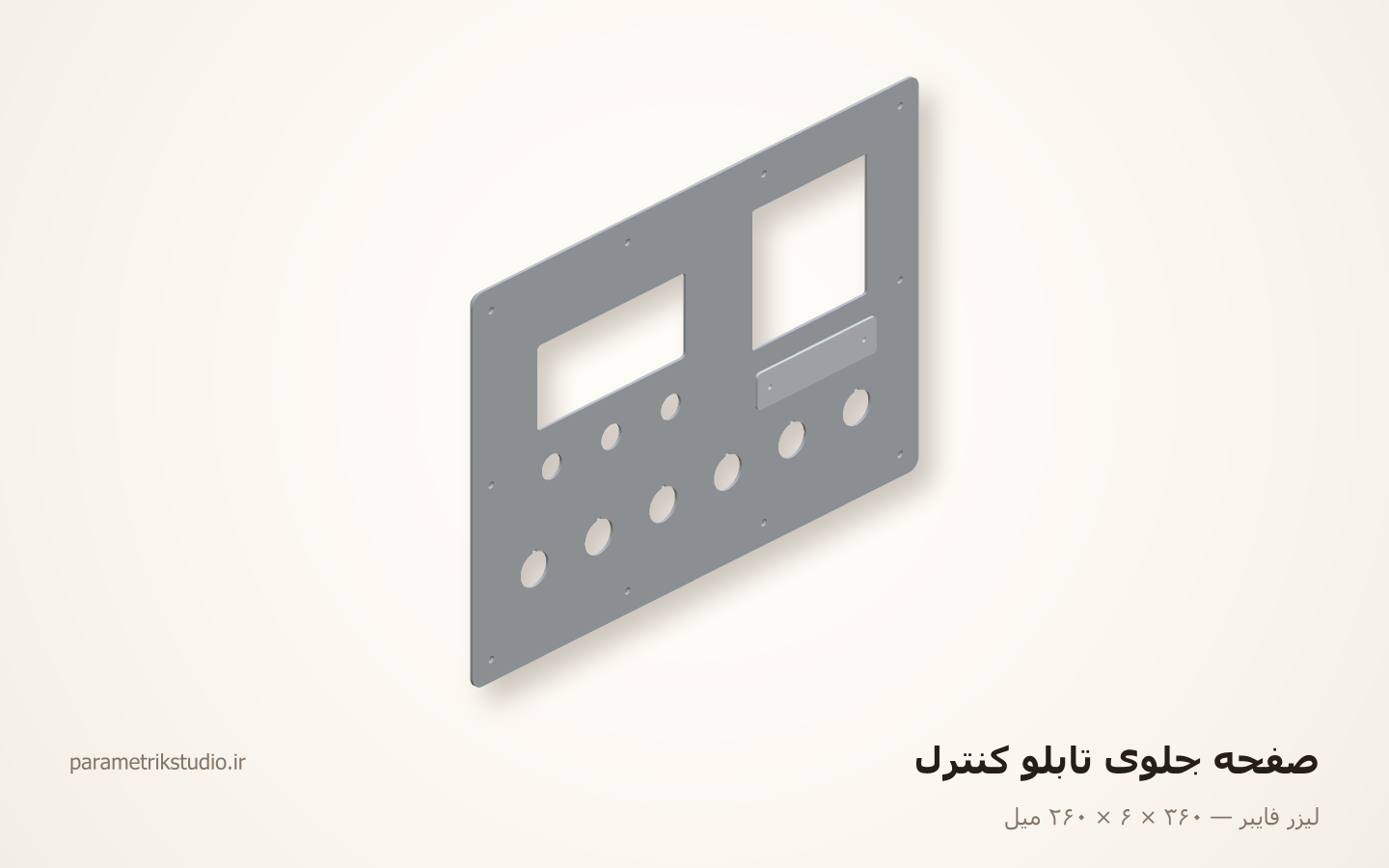

صفحهٔ جلوی تابلو کنترل
یک محصولِ همیشگی: هر سازندهٔ تابلو ماهی چند صفحهٔ متفاوت لازم دارد و هیچکدام تکراری نیست.
این نمونه چه چیزی را ثابت میکند
بازشوی کلید و نمایشگر با تلورانس نصب، حکاکی راهنما، و سوراخ پیچِ شمارششده
مشخصات نمونه
- ابعاد کلی
- ۳۶۰ × ۶ × ۲۶۰ میل
- قطعه
- ۳ نوع، ۳ عدد
- ماده
- استیل ۳۰۴ — ورق ۲ میل
- وزن تقریبی
- ۱۶۴۷ گرم
- ورق
- استیل ۳۰۴ — ورق ۲ میل · هر سه قطعه از یک ورق و یک ستآپ
- کوچکترین سوراخ
- Ø۳٫۳ — ۱٫۶۵ برابرِ ضخامت
- باریکترین باریکه
- ۸٫۳۵ میل در «پلاکِ شناسایی» — ۴٫۲ برابرِ ضخامت
- شعاعِ گوشهٔ داخلی
- کمینه ۰٫۵ میل — گوشهٔ شیارِ ضدچرخش
- بازشوها
- بریدهٔ DIN ۹۲٫۶ مربع · پنجرهٔ ۱۲۰×۵۶ · ۶×Ø۲۲٫۵ · ۳×Ø۱۶٫۲
- سوراخ پیچ
- ۱۰ عدد Ø۴٫۵ — گامِ ۱۱۰ افقی، ۱۱۵ قائم
- حکاکی
- مارکِ فایبر روی لایهٔ جدا — کادرِ راهنما، متن در تولید
فایلهای همین نمونه
همان چیزی که در یک سفارش واقعی تحویل میدهیم. آزادانه بازش کن و ببین چطور لایهبندی شده.
یادداشت اجرا
- بریدهٔ آمپرمتر ۹۲٫۶ است، نه ۹۲: باندِ DIN ۴۳۷۰۰ برابرِ ۰٫۸−/۰+ است و این وسطِ باند مینشیند. گشادتر نبُر، قابِ دستگاه لبه را نمیپوشاند.
- شیارِ ۳٫۲×۱٫۶ بالای هر سوراخِ Ø۲۲٫۵ ضدچرخشِ شستی است و باید رو به بالا بماند — صفحه را موقع چیدن نچرخان.
- پلاک با چهار میکروجوینت به ورق وصل میماند؛ نشانِ لایهٔ MARK بریده نمیشود، فقط جای جوینت را میگوید. بعد از برش با سوهانِ تخت تمیز شود.
- ترتیب کار: اول مارک، بعد سوراخهای ریز، آخر کانتورِ بیرونی. برعکسش یعنی قطعه بعد از آزاد شدن جابهجا میشود.
- ابعاد خالص است؛ جبرانِ لقیِ برش در CAM اعمال میشود، نه در این فایل.
- لایهٔ FOLD خالی است چون هیچ قطعهای خم نمیشود — سفتی از کلافِ پشت میآید.
- نایلونِ محافظِ استیل تا پایانِ پرچکاری روی رویِ کار بماند؛ خش روی ورقِ نسوز در نمیرود.
مشخصات دستگاه
- چه میسازد
- ورق فولاد، استیل، آلومینیوم، برنج و مس
- ماده
- فولاد ۰٫۵ تا ۲۵ میل · استیل ۰٫۵ تا ۱۵ · آلومینیوم ۱ تا ۱۲ · برنج و مس تا ۶
- ظرفیت
- ورق ۳۰۰۰×۱۵۰۰ · توان ۱ تا ۶ کیلووات
- تلورانس
- ±۰٫۰۵ تا ±۰٫۱ میل
- لقی برش
- ۰٫۱ تا ۰٫۳ میل
- فرمت ورودی
- DXF R12 · DWG
چه کسانی این دستگاه را دارند: کارگاه ورقکاری، تابلو برقسازی، صنایع فلزی، تزئینات فلزی
قواعد طراحی برای لیزر فایبر
اینها در خودِ هندسهٔ نمونهٔ بالا رعایت شدهاند، نه فقط در یادداشت تحویل.
- ۱
کوچکترین سوراخ حدوداً برابر ضخامت ورق است. روی ورق ۵ میل، سوراخ Ø۳ یا درنمیآید یا مخروطی میشود.
- ۲
پهنای باریکه بین دو برش باید دستِکم برابر ضخامت باشد، وگرنه حرارت آن نوار را تاب میدهد.
- ۳
گوشهٔ تیزِ داخلی حرارت را جمع میکند و میسوزاند — شعاع ۰٫۵ بگذار.
- ۴
قطعات ریز باید با میکروجوینت به ورق وصل بمانند وگرنه داخل دستگاه میافتند.
- ۵
اگر قطعه بعداً خم میشود، خط خم باید روی لایهٔ جدا و بدون برش علامت بخورد.
خطای رایجی که کار را خراب میکند
کانتورِ تودرتو بدون مشخصکردن اینکه کدام سوراخ است و کدام قطعه — دستگاه ممکن است قطعه را دور بیندازد.
فرمت تحویل
فقط کانتور بسته؛ هر خط باز یعنی توقف دستگاه
