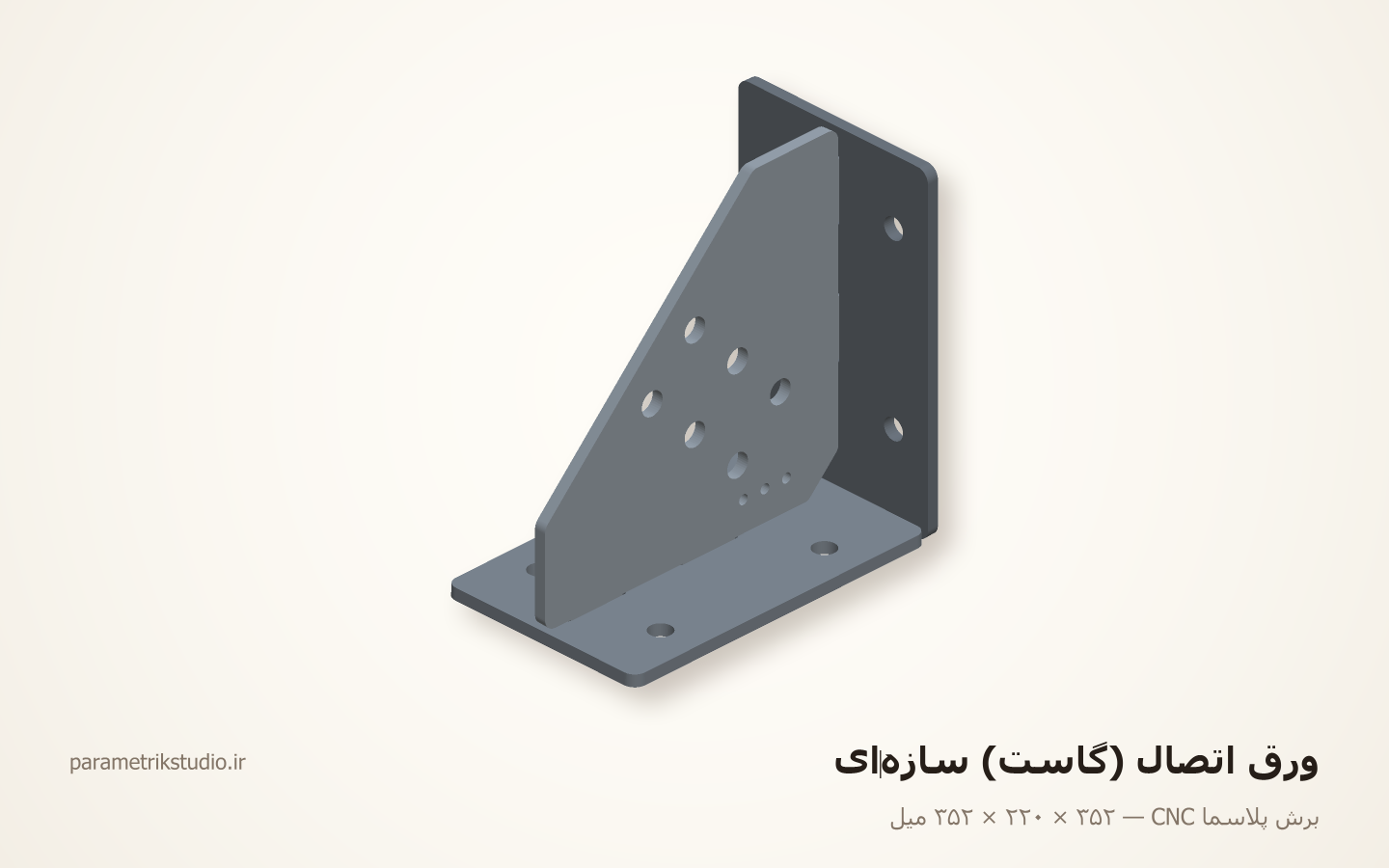

برش پلاسما CNC

این نمونه چه چیزی را ثابت می‌کند

چیدمان سوراخ پیچ با فاصلهٔ لبهٔ استاندارد، جبران لقیِ درشت، و علامت‌گذاری با سوراخ

فایل‌های همین نمونه

همان چیزی که در یک سفارش واقعی تحویل می‌دهیم. آزادانه بازش کن و ببین چطور لایه‌بندی شده.

• فایل برش DXF

یادداشت اجرا

• هندسه اندازهٔ خالص است. جبرانِ لقیِ ۲٫۵ میلیِ مشعل در CAM اعمال شود؛ روی نقشه دست نبرید.
• سوراخ‌های Ø۱۰ علامت‌گذاری روی لایهٔ مته‌اند. پلاسما روی ورق ۱۲ زیرِ Ø۱۸ سوراخِ گرد نمی‌زند — مخروطی و بیضی در می‌آید.
• ترتیب برش: اول سوراخ‌ها، بعد شکاف‌ها، آخر کانتورِ بیرونی. اگر کانتور اول بریده شود قطعه آزاد می‌شود و بقیهٔ سوراخ‌ها جابه‌جا می‌افتند.
• شمارهٔ ورق = تعدادِ سوراخِ ریزِ کنارِ گوشهٔ داخلی: کفی یک، پشت دو، گاست سه. هر سه ردیف ۳۵ میل از همان گوشه‌اند.
• لبهٔ برش تیپر دارد: سوراخ در رویی که مشعل از آن وارد شده گشادتر و در پشت تنگ‌تر است. هر سه ورق با یک رو بریده و همان رو با گچ علامت بخورد، وگرنه پیچ از یک طرف رد می‌شود و از طرف دیگر نه.
• شکافِ ۱۴ میلی روی ورق ۱۲ نگران‌کننده نیست: قاعدهٔ «۱٫۵ برابر ضخامت» مالِ سوراخِ گرد است که مشعل باید همان‌جا دور بزند. مشعل در شکاف از یک سر می‌رود و از سر دیگر بیرون می‌آید.
• زبانه یک میل کوتاه‌تر از ضخامتِ صفحه است تا دورِ آن جای جوش بماند. دو میل لقیِ شکاف برای جا رفتن است نه برای کج نشستن — قبل از خال‌جوش گونیا را بگیرید.
• پوستهٔ سختِ لبهٔ پلاسما مته را کند می‌کند؛ ردیفِ سوراخِ علامت عمداً بیش از ۲۵ میل از لبهٔ بریده فاصله دارد.
