تختهٔ نقاشی دایناسور

Dinosaur Drawing Board

رول کاغذ، سه طبقه، جا-لیوانی — مستقیم از روی عکس محصول اندازه‌گیری شده.

دکور دیوارییک ورقPW12

از عکس تا فایل برش

مراحل طراحی

هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

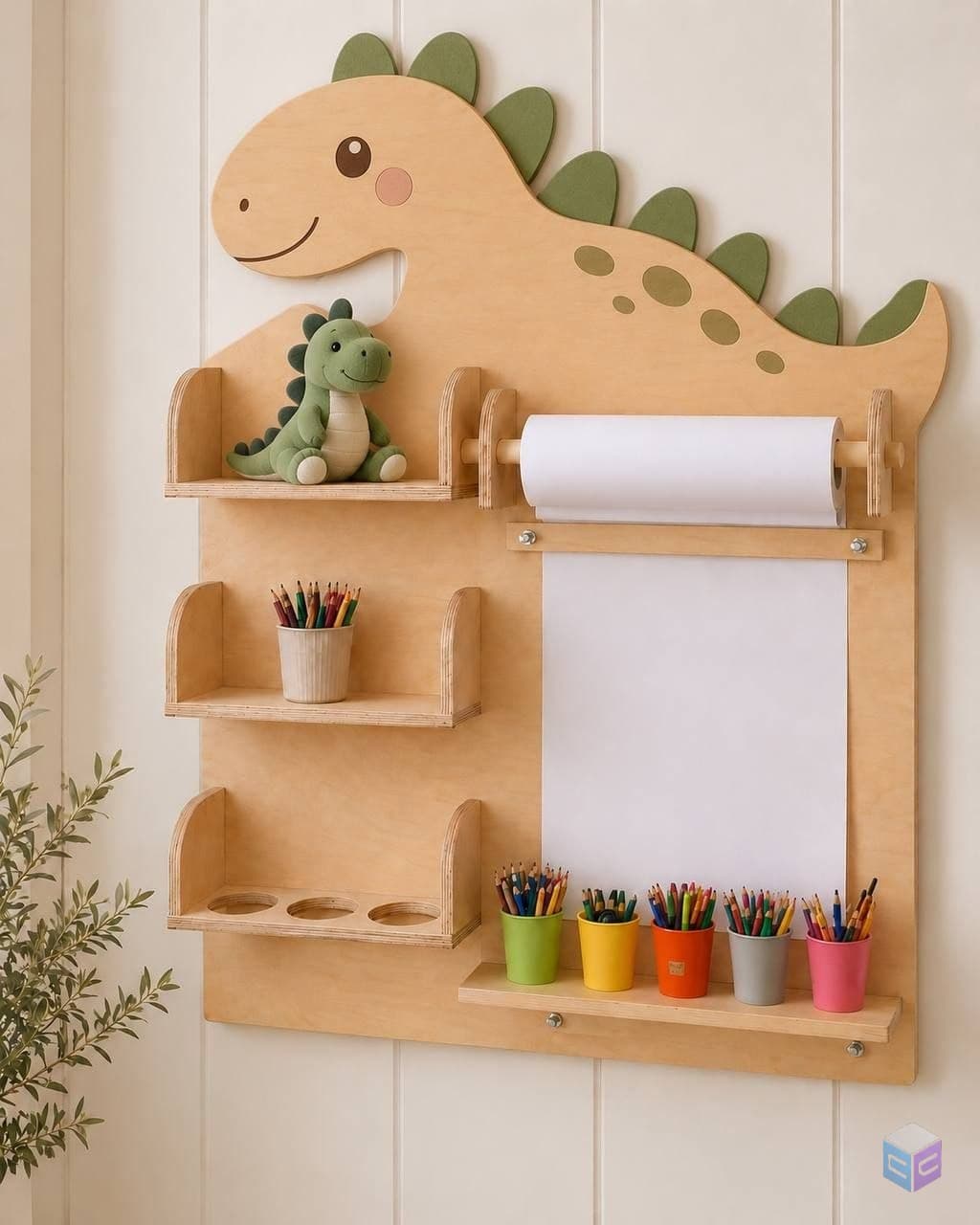

تصویر مرجع — مبنای اندازه‌گیری

عکسی که همهٔ اندازه‌ها از روی آن درآمده

مدل سه‌بعدی تعاملی

همان مدلی که پیش از برش به مشتری تحویل می‌شود؛ می‌چرخد، زوم می‌شود و از هر زاویه دیده می‌شود.

بکش تا بچرخداسکرول کن تا زوم شود

در حال بارگذاری مدل سه‌بعدی…

مشخصات فنی

اعدادی که مستقیم از فایل تولید بیرون آمده‌اند.

ابعاد (عرض × عمق × ارتفاع): ۸۱.۲ × ۱۱.۲ × ۱۰۷.۱ سانتی‌متر
تعداد نوع قطعه: ۸ نوع
تعداد قطعه: ۲۴ قطعه
تعداد ورق: ۱ ورق
مصرف خالص ورق: ۰.۹۸ متر مربع
ماده: پلای‌وود ۱۲ میلی‌متر
نوع اتصال: کف‌تراشی (جیب)
تعداد یراق: ۲ عدد

دربارهٔ این طرح

تختهٔ نقاشی دیواری با سر دایناسور، رول کاغذ، سه طبقه و جا-لیوانی. تمام ابعاد مستقیماً از روی عکس محصول اندازه‌گیری شده‌اند؛ حتی طبقهٔ لیوان‌های پایین-راست که فقط در همان عکس دیده می‌شود و در نقشه‌های مشابه وجود ندارد.

دو بازوی رول کاغذ در فاصلهٔ مشخص، میلهٔ گرد Ø۲۰، و نوار گیرهٔ کاغذ با دو پیچ — تنها یراق این طرح، چون بند کاغذ باید باز و بسته شود.

نکتهٔ مهندسی این طرح

طبقهٔ لیوان‌های پایین-راست که فقط در نسخهٔ اصلی وجود دارد
