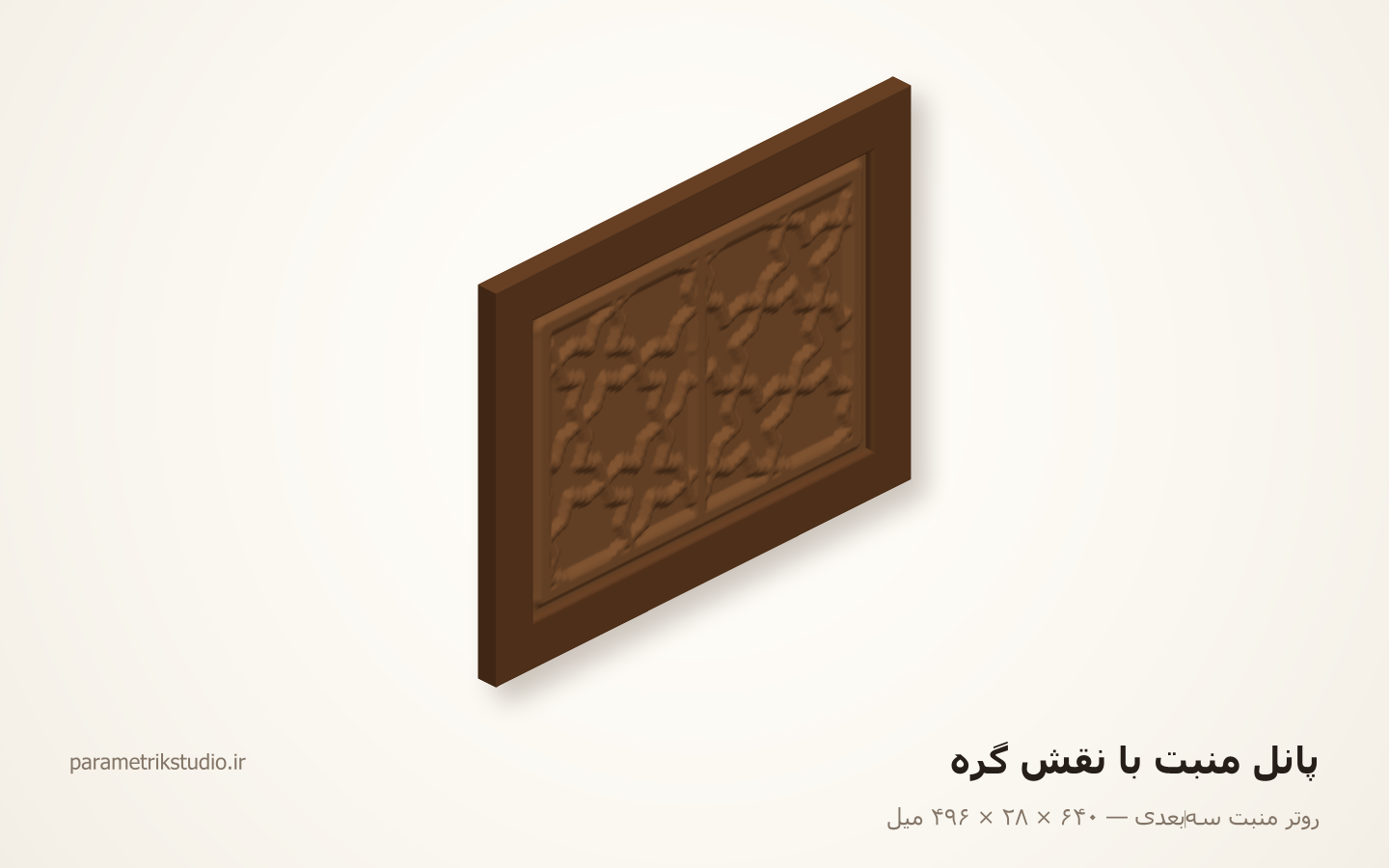

روتر منبت سه‌بعدی

این نمونه چه چیزی را ثابت می‌کند

ساختِ الگوریتمیِ گره، تبدیل به برجستگیِ ۲٫۵ بعدی، و درزِ کاشی‌شوندهٔ روی خطِ الگو

فایل‌های همین نمونه

همان چیزی که در یک سفارش واقعی تحویل می‌دهیم. آزادانه بازش کن و ببین چطور لایه‌بندی شده.

• مدل سه‌بعدی rail-bottom — STL
• مدل سه‌بعدی rail-top — STL
• مدل سه‌بعدی stile-left — STL
• مدل سه‌بعدی stile-right — STL
• مدل سه‌بعدی tile-left — STL
• مدل سه‌بعدی tile-right — STL

یادداشت اجرا

• دو پاس، نه یکی. خشن با تیغهٔ گردِ Ø۱۰ تا ۰٫۵ میل مانده به سطح، بعد پرداخت با Ø۱٫۵ و گامِ ۰٫۳۴. اگر کسی «برای صرفه‌جویی» بخواهد با همان تیغهٔ بزرگ پرداخت کند، پای نوار — که شعاعِ مقعرش ۱٫۲ میل است — پُر می‌ماند و نقش، باد کرده به نظر می‌رسد.
• اگر به‌جای مدل، نقشهٔ ارتفاعِ خاکستری تحویل دادی، ۱۶ بیتی بده. روی ۲۵ میل بازهٔ ارتفاع، ۸ بیت یعنی پلهٔ ۰٫۰۹۸ میل؛ روی گردهٔ شانه و فیلهٔ پا — جایی که سطح کم‌شیب می‌شود — همین پله به پهنای کسری از میلی‌متر روی چوب پهن می‌شود و مثل پله‌های ریز دیده می‌شود؛ سمباده هم برنمی‌دارد. ۱۶ بیت همان پله را به ۳٫۸e-۴ میل می‌رساند.
• گذرِ پرداخت را **در جهتِ الیاف** بران، نه عمود بر آن. نقش خودش ۲۲٫۵ درجه نسبت به الیاف چرخانده شده تا هیچ یالِ کوتاهی روی خطِ الیاف نیفتد؛ اگر مسیرِ تیغه هم عمود بر الیاف باشد، همان مزیت را روی دامنه‌ها پس می‌دهی.
• تختهٔ خام هر کاشی ۲۸۵×۴۱۰ بریده می‌شود — ۸ میل اضافه دور تا دور، جای مکش و گیره. نقطهٔ صفرِ برنامه، گوشهٔ پایین-چپِ **قطعهٔ تمام‌شده** است و سطحِ بالای تخته z صفر. بعد از منبت، همان دستگاه دور را تا اندازه می‌بُرد؛ برگرداندنِ قطعه لازم نیست.
• دو کاشی آینهٔ هم‌اند، نه دو قطعهٔ یکسان. یک برنامه را دو بار نبر — لنگهٔ راست برنامهٔ خودش را دارد. اگر اشتباهی دو تای یکسان بریده شود، نقشِ پانل روی محورِ درز به هم نمی‌رسد و کار دور ریخته است.
• درز روی تاجِ نوارِ میانی می‌افتد: لبهٔ چسبِ هر کاشی یک مستطیلِ تخت به ضخامتِ کاملِ ۲۵ میل است. قبل از چسباندن، دو لبه را روی هم بگیر و در برابر نور نگاه کن؛ درزِ اینجا روی خطِ نقش پنهان می‌شود، ولی فقط اگر بسته باشد.
• کاشی در کامِ کلاف **شناور** می‌ماند: فقط وسطِ کلافِ بالا و پایین یک قطره چسب. چوبِ گردو در عرضِ ۵۳۸ میل با تغییر فصل تا دو میل باز و بسته می‌شود؛ اگر دور تا دور چسب بخورد، در زمستان از وسط ترک می‌خورد.
