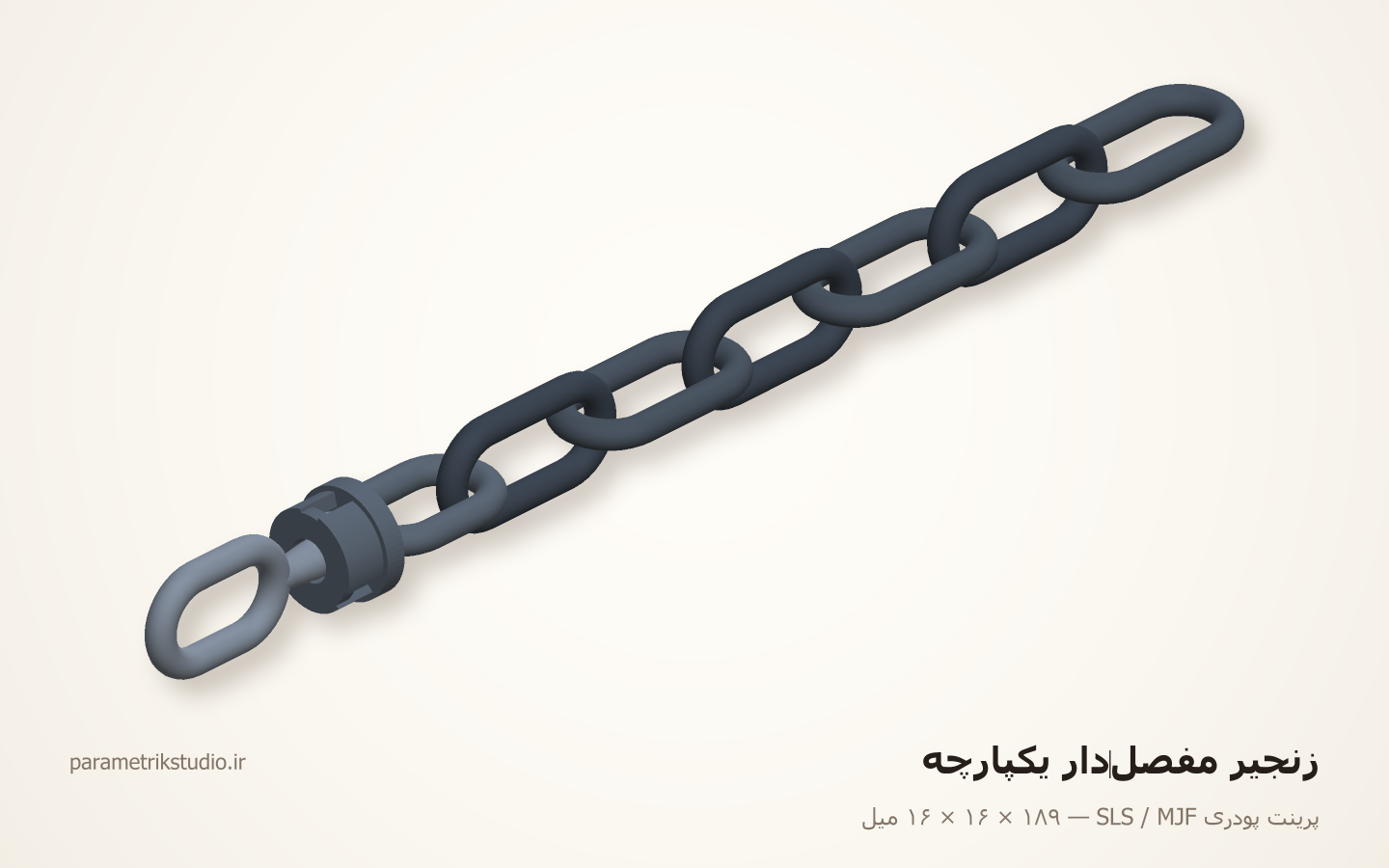

پرینت پودری SLS / MJF

این نمونه چه چیزی را ثابت می‌کند

لقیِ ۰٫۵ میلِ بین حلقه‌ها، چاپ بدون مونتاژ، و مسیرِ خروج پودر

فایل‌های همین نمونه

همان چیزی که در یک سفارش واقعی تحویل می‌دهیم. آزادانه بازش کن و ببین چطور لایه‌بندی شده.

• مدل سه‌بعدی link-1 — STL
• مدل سه‌بعدی link-2 — STL
• مدل سه‌بعدی link-3 — STL
• مدل سه‌بعدی link-4 — STL
• مدل سه‌بعدی link-5 — STL
• مدل سه‌بعدی link-6 — STL
• مدل سه‌بعدی swivel-socket — STL
• مدل سه‌بعدی swivel-stem — STL

یادداشت اجرا

• گام زنجیر ۲۱٫۵ است و انتخاب نشده، حساب شده: ۳۰ درازای حلقه منهای دو قطرِ سیم منهای ۰٫۵ لقی. اگر گردش کنی، یا حلقه‌ها به هم می‌چسبند یا زنجیر شل می‌افتد. لقیِ هر مفصل هم از هندسه اندازه گرفته شده: ۰٫۵۰ میل.
• زیرِ ۰٫۴ نرو. تلورانسِ ±۰٫۳ میلِ کاتالوگ، تلورانسِ ابعادِ کلی است — از انقباض می‌آید و روی درازای ۱۹۰ میلی معنی دارد، نه روی دو سطحی که در یک ناحیه پخته می‌شوند. ولی چند صدم میلِ پودرِ نیم‌پختهٔ چسبیده، ۰٫۴ را به ۰٫۳ می‌رساند.
• سه پنجرهٔ ۲۶ درجه‌ایِ دیوارهٔ کاسه تزیینی نیستند: تنها راهِ خروجِ پودرِ حفرهٔ ۱۲۳ میلی‌متر مکعبیِ زیرِ دیسک‌اند. اگر کسی دیواره را کامل کند، قطعه سالم از کارگاه بیرون می‌آید و شش ماه بعد با صدای شن برمی‌گردد.
• قطعه ساپورت ندارد و جهتِ چاپش آزاد است؛ ولی کج بچینش. زنجیرِ دراز اگر موازیِ محورِ تیغهٔ پودرپخش‌کن بخوابد، همهٔ مفصل‌هایش زیرِ یک گذرِ تیغه می‌آیند و اختلافِ دمای موضعی روی همان یک ردیف جمع می‌شود.
• اول پودرتکانی، بعد بلاست، بعد پرداختِ بشکه‌ای. زنجیر را پیش از بیرون‌آمدنِ پودرِ مفصل‌ها باز و بسته نکن: پودرِ پخته‌نشدهٔ حبس‌شده بین دو سطح مثل سنباده عمل می‌کند و لقی را بی‌برگشت گشاد می‌کند.
• پرداختِ بشکه‌ای از هر سطح حدود ۰٫۰۵ میل برمی‌دارد، پس لقیِ ۰٫۵ بعد از پرداخت حدود ۰٫۶ می‌شود — هنوز داخلِ باند. رنگرزیِ سیاه ابعاد را عملاً تغییر نمی‌دهد ولی سطحِ مفصل‌ها را نرم‌تر می‌کند.
• همین فایل با links = 24 بندِ کیفِ ۶۰۰ میلی می‌دهد و با wire = 3 زنجیرِ جواهر. چیزِ دیگری لازم نیست عوض شود؛ گام و چشمی و کاسه خودشان دنبالِ عددِ جدید می‌روند.
