فرز CNC چهار و پنج محور

این نمونه چه چیزی را ثابت می‌کند

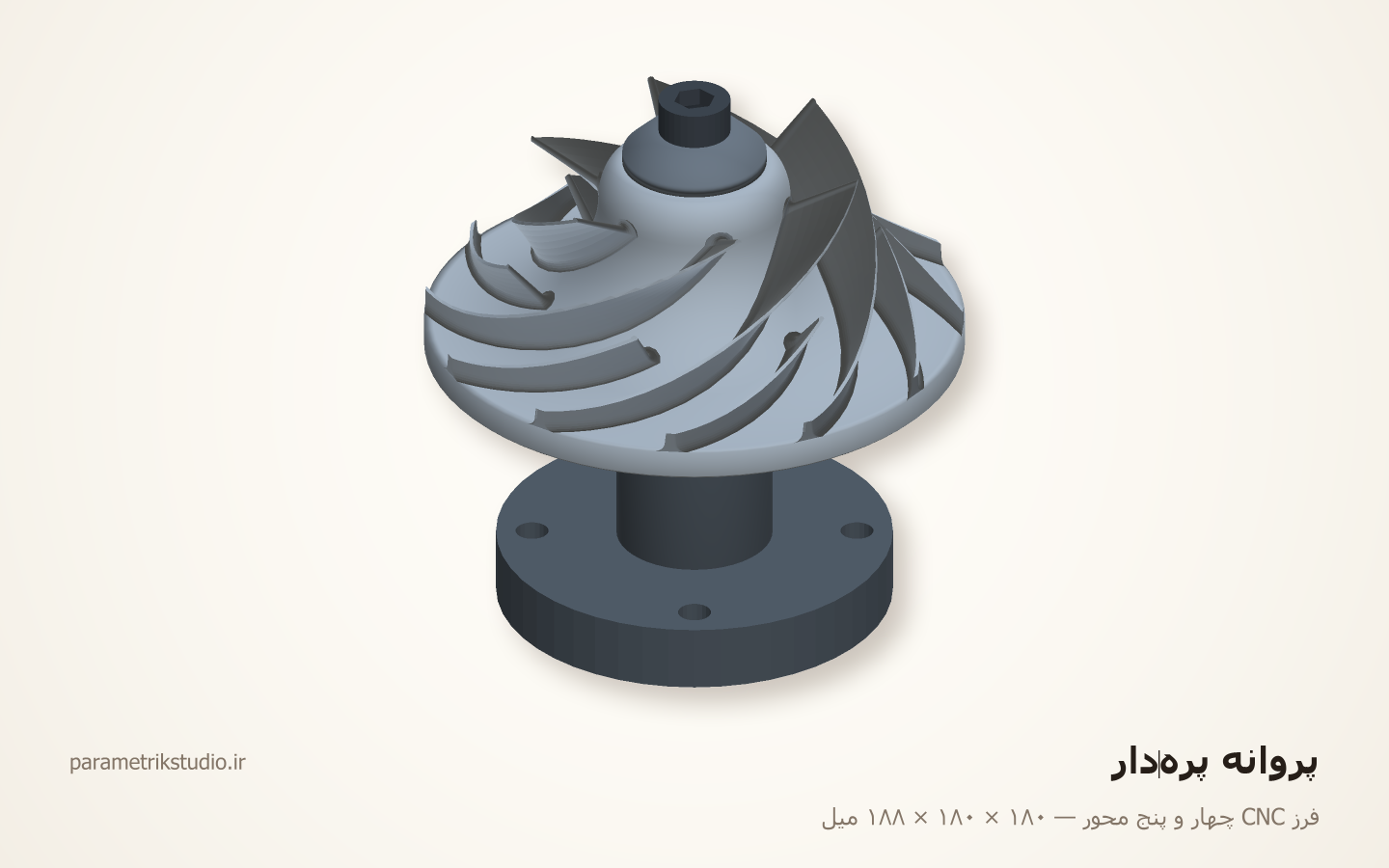

پره‌های پیچیده با سطحِ خط‌کش‌پذیر، شعاعِ ریشهٔ پره، و دسترسیِ تیغه بین دو پره

فایل‌های همین نمونه

همان چیزی که در یک سفارش واقعی تحویل می‌دهیم. آزادانه بازش کن و ببین چطور لایه‌بندی شده.

• مدل سه‌بعدی clamp-cap — STL
• مدل سه‌بعدی draw-bolt — STL
• مدل سه‌بعدی impeller — STL
• مدل سه‌بعدی pedestal — STL

یادداشت اجرا

• ۶ پرهٔ اصلی و ۶ اسپلیتر، نه ۱۲ پرهٔ سرتاسری: اسپلیتر از ۵۰٪ مسیر شروع می‌شود تا دهانهٔ ورودی باز بماند. با ۱۲ پرهٔ کامل، هم ورودی خفه می‌شد و هم دهانهٔ بینِ دو پره در ورودی نصف می‌شد — یعنی زیرِ ۱۳٫۶ میلیِ امروز و تنگ‌تر از آنکه تیغهٔ Ø۸ با ساقش تو برود.
• پره‌ها «عنصرِ شعاعی»اند: زاویهٔ چرخش فقط تابعِ موقعیتِ نصف‌النهاری است، پس خطِ ریشه تا نوک یک پاره‌خطِ صاف می‌ماند و پهلوی تیغه یک‌جا آن را می‌تراشد. اگر زاویه در ارتفاع هم عوض شود، سطح پیچیده می‌شود و باید نقطه‌به‌نقطه با ساچمه پرداخت شود.
• کفِ ریشه R۳ است، نه کمتر: تنها شعاعِ مقعرِ قطعه است و مستقیم قطرِ تیغهٔ پرداخت را تعیین می‌کند. اگر برای «سبک‌تر شدن» کوچکش کنی، تیغهٔ نازک‌تر لازم می‌شود، پیشروی می‌افتد و ریشهٔ پره هم جای شکستن پیدا می‌کند.
• لبهٔ فرارِ پره ۰٫۴ میل داخل‌ترِ قطرِ دیسک تراشیده شده. تراشِ نهاییِ محیط بعد از فرزکاریِ پره انجام می‌شود و تیغهٔ تراش نباید به نوکِ پره بخورد.
• ترتیبِ کار: خشن‌تراشیِ کانال با تیغهٔ سرکرویِ Ø۱۰، پرداختِ پهلوی پره با Ø۸ به‌صورت پهلوتراش، و در آخر پاسِ کفِ ریشه با سرکرویِ Ø۶. خشن‌کاری را با همان تیغهٔ پرداخت نکن؛ لبهٔ خورده‌شده، ردش را روی سطحِ نهایی می‌گذارد.
• قطعه با پیچِ کششیِ مرکزی بسته می‌شود، نه با فکِ گیره روی محیط: محیطِ چرخ باید در همان بستن تراشیده شود و فک هم راه را می‌بندد و هم رد می‌گذارد. کلاهکِ مهار مخروطی است تا جلوی ساقِ تیغه را نگیرد — ۱۶٫۳ میل تا نزدیک‌ترین نقطهٔ پره.
• پایه بلند است چون میزِ گهواره‌ای باید قطعه را تا ۴۰ درجه بخواباند: در آن زاویه پایین‌ترین نقطهٔ محیطِ چرخ ۵۷٫۹ میل زیرِ نشیمن می‌رود و سطحِ فلنج ۷۲ میل پایین‌تر است — ۱۴٫۱ میل فاصله می‌ماند.
• بعد از ماشین‌کاری: پلیسه‌گیریِ لبهٔ حمله با دست، شست‌وشوی اولتراسونیک، و بالانسِ دینامیکی در دو صفحه تا G۲٫۵. وزنِ برداشته‌شده برای بالانس فقط از پشتِ دیسک گرفته می‌شود، هرگز از پره.
