تندیس و لوح تقدیر پلکسی
Acrylic Award
برش چندلایه با پایهٔ جداشونده، حکاکی پشتکار، و متنِ تبدیلشده به مسیر — نمونهٔ کارِ لیزر CO₂.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

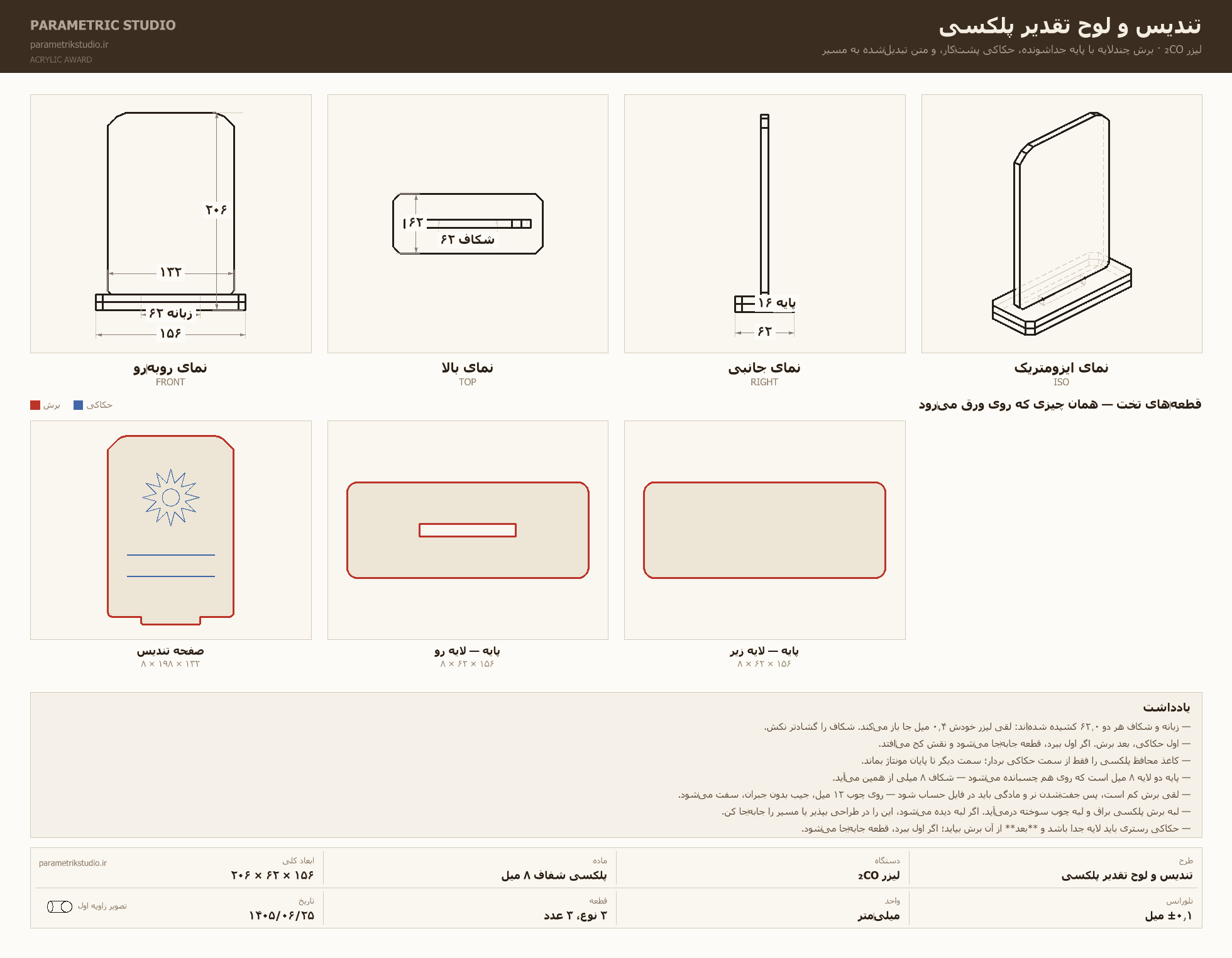

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۱۵.۶ × ۶.۲ × ۲۰.۶ سانتیمتر
- تعداد نوع قطعه
- ۳ نوع
- تعداد قطعه
- ۳ قطعه
- ماده
- پلکسی شفاف ۸ میل
دربارهٔ این طرح
تندیس محصولِ شخصیسازی انبوه است: پانصد سفارش با پانصد اسم، با کد همانقدر خرج دارد که یکی.
برش چندلایه با پایهٔ جداشونده، حکاکی پشتکار، و متنِ تبدیلشده به مسیر
— زبانه و شکاف هر دو ۶۲٫۰ کشیده شدهاند: لقیِ لیزر خودش ۰٫۴ میل جا باز میکند. شکاف را گشادتر نکش. — اول حکاکی، بعد برش. اگر اول ببرد، قطعه جابهجا میشود و نقش کج میافتد. — کاغذِ محافظِ پلکسی را فقط از سمتِ حکاکی بردار؛ سمتِ دیگر تا پایان مونتاژ بماند.
نکتهٔ مهندسی این طرح
طرحی که متنش به منحنی تبدیل نشده — دستگاه فونت را ندارد و متن یا نمیآید یا با فونت دیگری میبُرد.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
