صفحهٔ جلوی تابلو کنترل
Control Panel Face
بازشوی کلید و نمایشگر با تلورانس نصب، حکاکی راهنما، و سوراخ پیچِ شمارششده — نمونهٔ کارِ لیزر فایبر.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

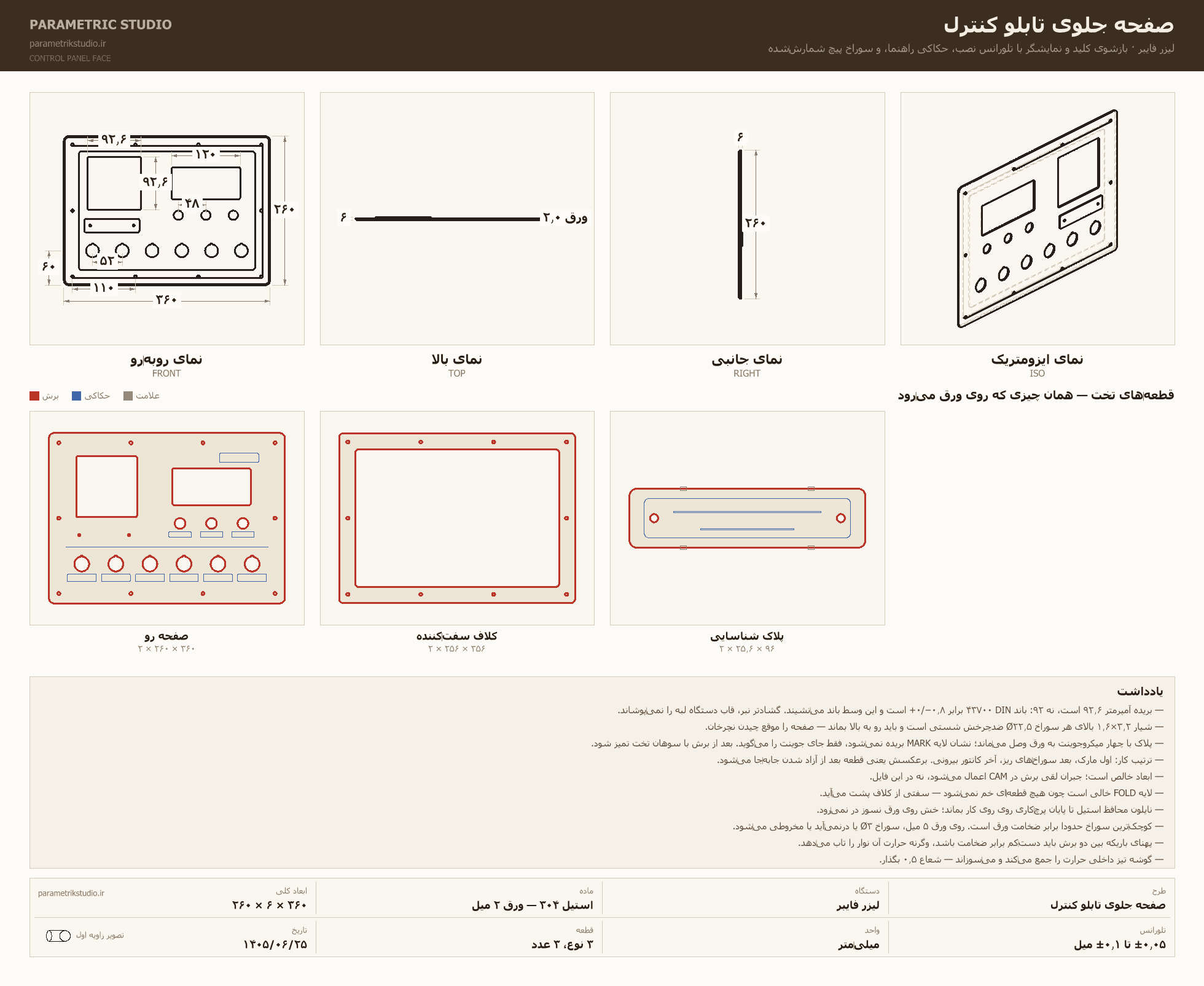

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۳۶ × ۰.۶ × ۲۶ سانتیمتر
- تعداد نوع قطعه
- ۳ نوع
- تعداد قطعه
- ۳ قطعه
- ماده
- استیل ۳۰۴ — ورق ۲ میل
دربارهٔ این طرح
یک محصولِ همیشگی: هر سازندهٔ تابلو ماهی چند صفحهٔ متفاوت لازم دارد و هیچکدام تکراری نیست.
بازشوی کلید و نمایشگر با تلورانس نصب، حکاکی راهنما، و سوراخ پیچِ شمارششده
— بریدهٔ آمپرمتر ۹۲٫۶ است، نه ۹۲: باندِ DIN ۴۳۷۰۰ برابرِ ۰٫۸−/۰+ است و این وسطِ باند مینشیند. گشادتر نبُر، قابِ دستگاه لبه را نمیپوشاند. — شیارِ ۳٫۲×۱٫۶ بالای هر سوراخِ Ø۲۲٫۵ ضدچرخشِ شستی است و باید رو به بالا بماند — صفحه را موقع چیدن نچرخان. — پلاک با چهار میکروجوینت به ورق وصل میماند؛ نشانِ لایهٔ MARK بریده نمیشود، فقط جای جوینت را میگوید. بعد از برش با سوهانِ تخت تمیز شود.
نکتهٔ مهندسی این طرح
کانتورِ تودرتو بدون مشخصکردن اینکه کدام سوراخ است و کدام قطعه — دستگاه ممکن است قطعه را دور بیندازد.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
