ورق اتصال (گاست) سازهای
Structural Gusset Plate
چیدمان سوراخ پیچ با فاصلهٔ لبهٔ استاندارد، جبران لقیِ درشت، و علامتگذاری با سوراخ — نمونهٔ کارِ برش پلاسما CNC.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

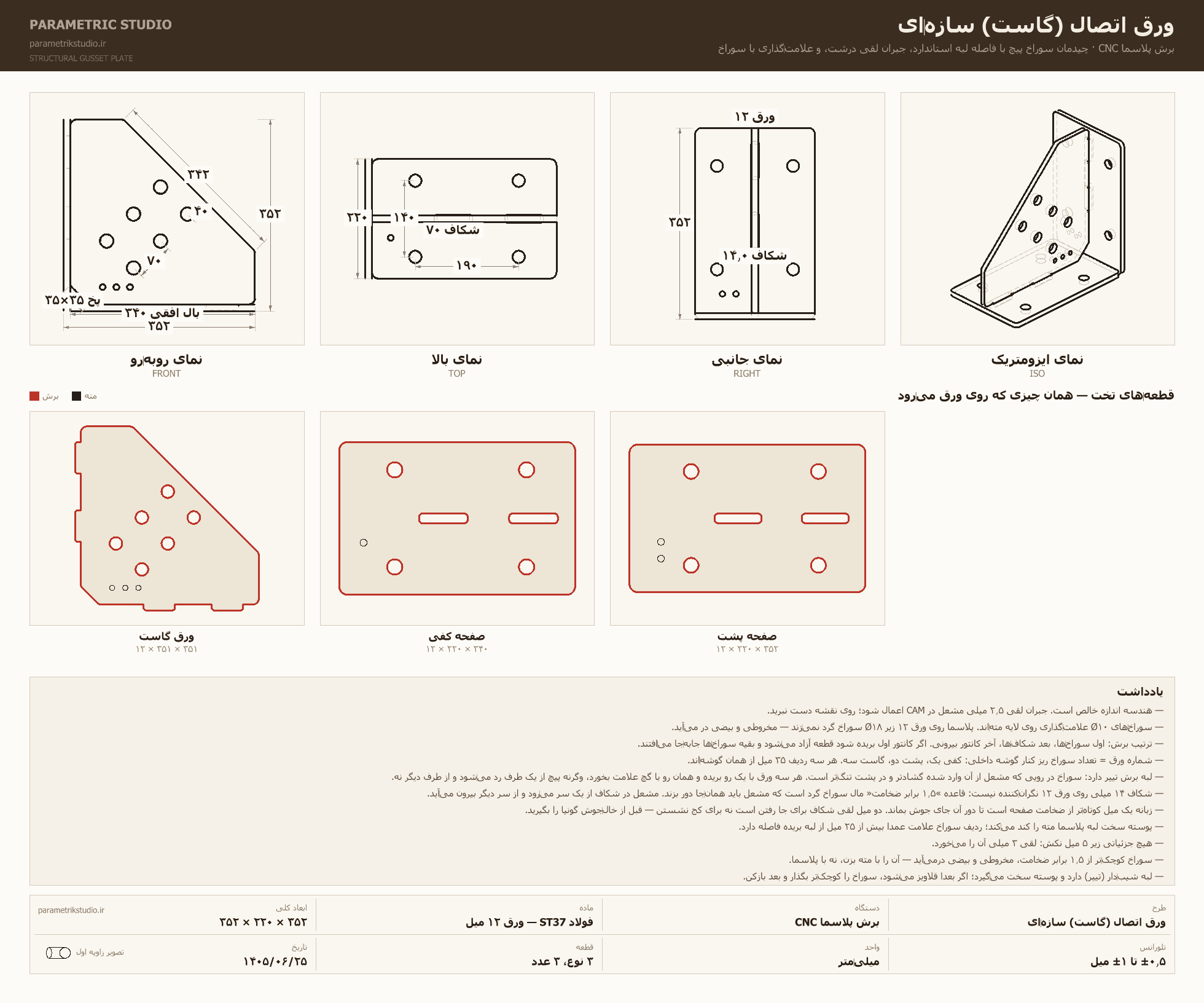

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۳۵.۲ × ۲۲ × ۳۵.۲ سانتیمتر
- تعداد نوع قطعه
- ۳ نوع
- تعداد قطعه
- ۳ قطعه
- ماده
- فولاد ST37 — ورق ۱۲ میل
دربارهٔ این طرح
قطعهای که جزئیات کم و مسئولیت زیاد دارد: اگر فاصلهٔ لبه غلط باشد، اتصال پاره میشود نه پیچ.
چیدمان سوراخ پیچ با فاصلهٔ لبهٔ استاندارد، جبران لقیِ درشت، و علامتگذاری با سوراخ
— هندسه اندازهٔ خالص است. جبرانِ لقیِ ۲٫۵ میلیِ مشعل در CAM اعمال شود؛ روی نقشه دست نبرید. — سوراخهای Ø۱۰ علامتگذاری روی لایهٔ متهاند. پلاسما روی ورق ۱۲ زیرِ Ø۱۸ سوراخِ گرد نمیزند — مخروطی و بیضی در میآید. — ترتیب برش: اول سوراخها، بعد شکافها، آخر کانتورِ بیرونی. اگر کانتور اول بریده شود قطعه آزاد میشود و بقیهٔ سوراخها جابهجا میافتند.
نکتهٔ مهندسی این طرح
استفاده از فایلِ لیزر روی پلاسما بدون بزرگکردن جزئیات — نتیجه، قطعهای است که هیچ سوراخش سر جایش نیست.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
