استند فروشگاهی سهطبقه
Retail Display Stand
اتصال کفتراشی بدون یراق، مونتاژ بدون ابزار، چیدمان روی یک ورق — نمونهٔ کارِ روتر CNC چوب.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

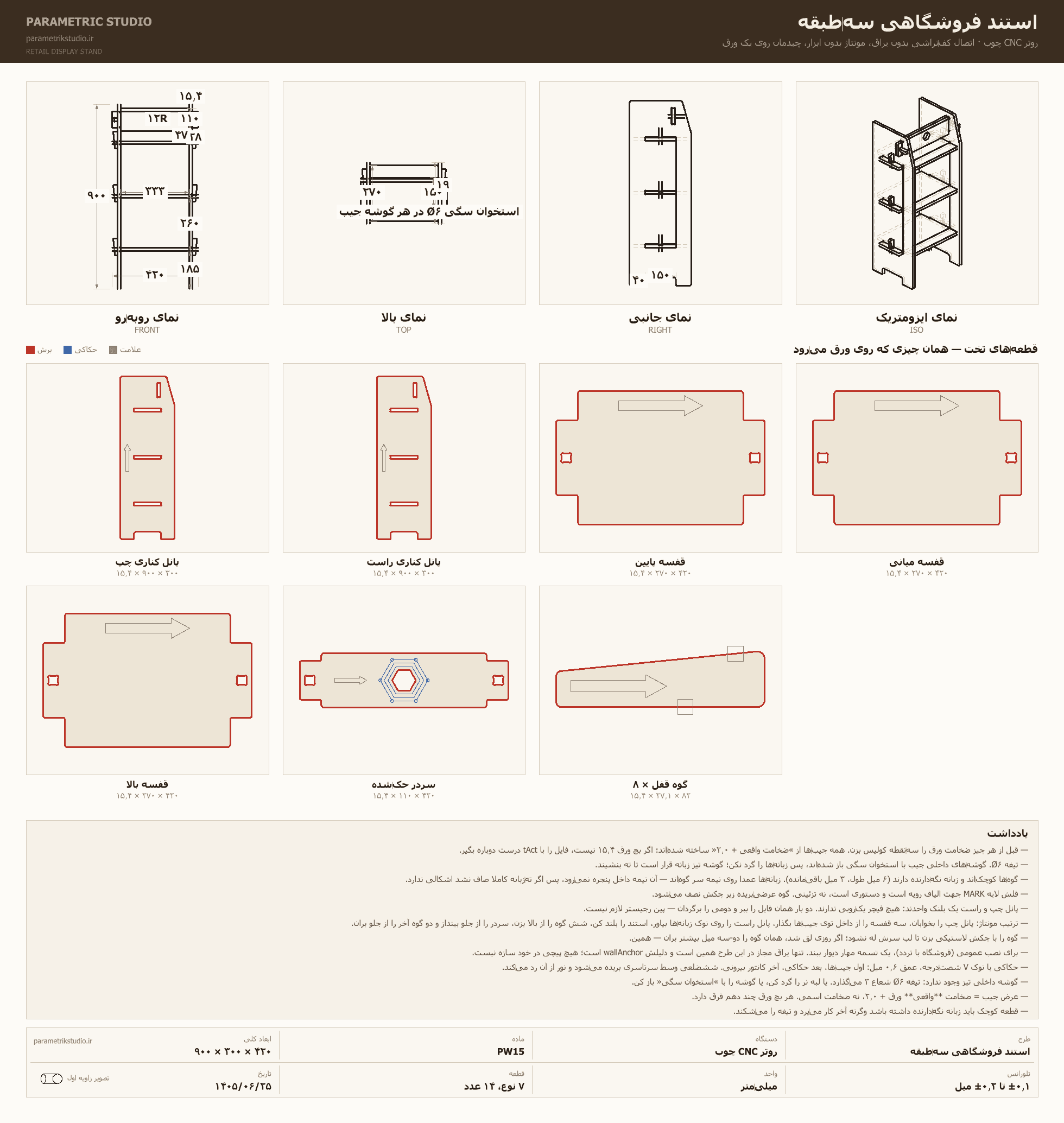

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۴۲ × ۳۰ × ۹۰ سانتیمتر
- تعداد نوع قطعه
- ۷ نوع
- تعداد قطعه
- ۱۴ قطعه
- ماده
- پلایوود ۱۵ میلیمتر
دربارهٔ این طرح
استند، محصولِ تیراژ-یک است: هر برند ابعاد خودش را دارد. دقیقاً جایی که فایل پارامتریک از نجاری سنتی جلو میزند.
اتصال کفتراشی بدون یراق، مونتاژ بدون ابزار، چیدمان روی یک ورق
— قبل از هر چیز ضخامتِ ورق را سهنقطه کولیس بزن. همهٔ جیبها از «ضخامت واقعی + ۲٫۰» ساخته شدهاند؛ اگر بَچِ ورق ۱۵٫۴ نیست، فایل را با tAct درست دوباره بگیر. — تیغهٔ Ø۶. گوشههای داخلیِ جیب با استخوانِ سگی باز شدهاند، پس زبانهها را گرد نکن؛ گوشهٔ تیزِ زبانه قرار است تا ته بنشیند. — گوهها کوچکاند و زبانهٔ نگهدارنده دارند (۶ میل طول، ۳ میل باقیمانده). زبانهها عمداً روی نیمهٔ سرِ گوهاند — آن نیمه داخلِ پنجره نمیرود، پس اگر تهزبانه کاملاً صاف نشد اشکالی ندارد.
نکتهٔ مهندسی این طرح
فایلی که با spline کشیده شده و اپراتور مجبور است دستی تبدیلش کند — و در تبدیل، ابعاد جابهجا میشود.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
