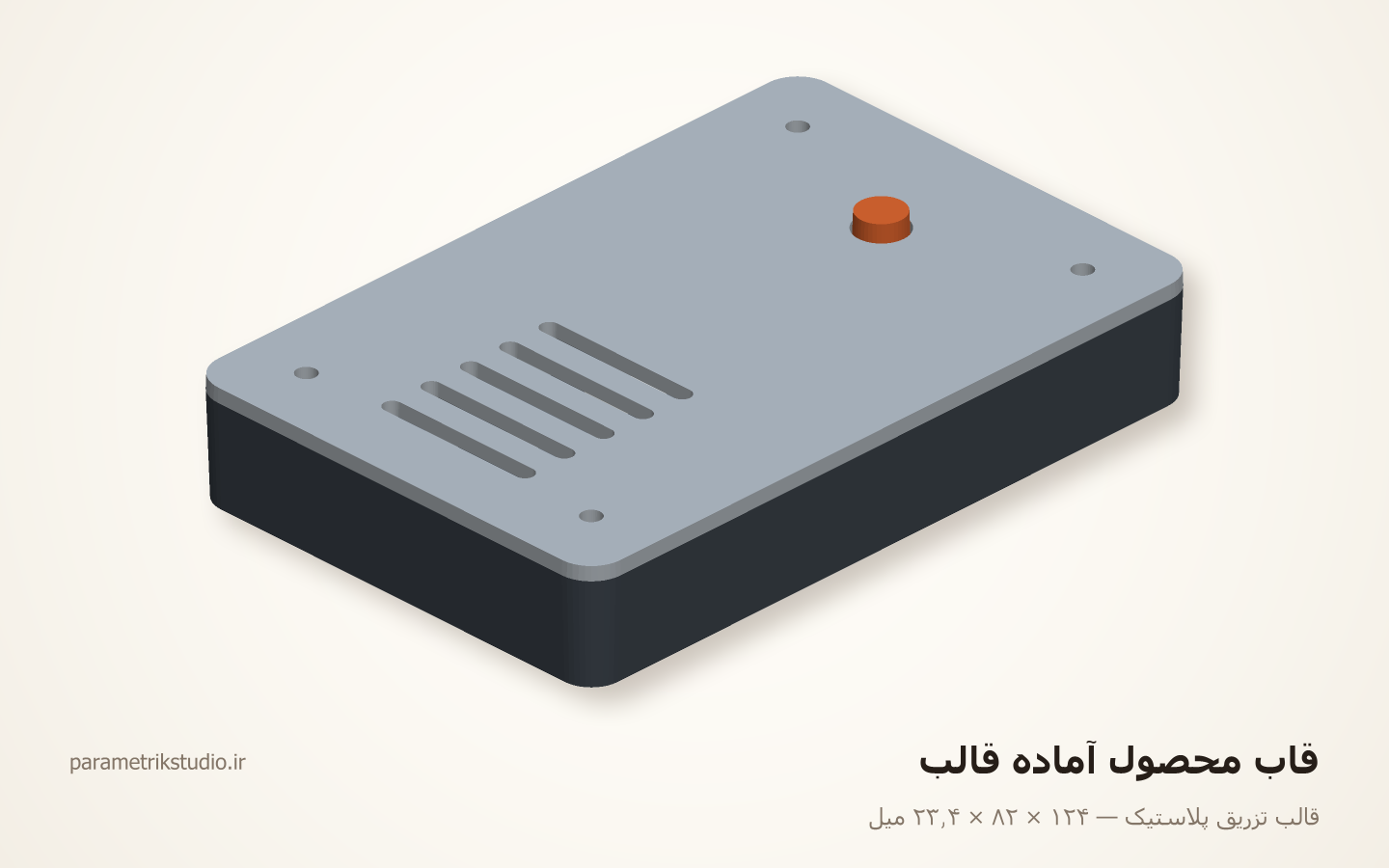

قالب تزریق پلاستیک

این نمونه چه چیزی را ثابت می‌کند

شیب خروجِ ۲ درجه روی همهٔ دیواره‌ها، دیوارهٔ یکنواخت، دندهٔ ۶۰٪، بوسِ تقویت‌شده و خطِ جدایش انتخاب‌شده

فایل‌های همین نمونه

همان چیزی که در یک سفارش واقعی تحویل می‌دهیم. آزادانه بازش کن و ببین چطور لایه‌بندی شده.

• مدل سه‌بعدی button — STL
• مدل سه‌بعدی cover — STL
• مدل سه‌بعدی housing — STL

یادداشت اجرا

• هیچ سطحی در این مجموعه عمود بر خطِ جدایش نیست. کمترین زاویه ۱٫۰۰ درجه است و از روی نرمالِ تک‌تکِ مثلث‌ها اندازه گرفته شده، نه از روی ادعا. اگر کسی یک دیوارهٔ صاف اضافه کند، همین عدد صفر می‌شود و در برگهٔ فنی دیده می‌شود.
• سوراخِ بوس ۱٫۰۰ درجه شیب دارد و بقیهٔ قطعه ۲٫۰۰ درجه. دلیلش طول است: این سوراخ ۱۵٫۷ میل عمق دارد و با ۲ درجه، تهش به Ø۱٫۵۰ می‌رسید — پیچِ M3 قبل از رسیدن به ته، قفل می‌شد. با یک درجه، از Ø۲٫۶ به Ø۲٫۰۵ می‌رسد و در هفت میلِ اولِ درگیری، همان قطرِ پیشِ لازم را دارد.
• ورودیِ کابل عمداً روی **کف** است. همان پنجره روی دیوارهٔ کناری یک زیربرشِ تمام‌عیار است: یک کشویی می‌خواهد، و کشویی قیمتِ قالب را چند برابر می‌کند. قاب روی دیوار می‌نشیند و کابل از پشت می‌آید، پس این تغییر هیچ هزینه‌ای برای محصول ندارد و کلِ یک مکانیزم را از قالب حذف می‌کند.
• لبهٔ آویزانِ درپوش و دیوارهٔ داخلیِ بدنه هر دو ۲٫۰۰ درجه‌اند و **هم‌جهت**. برای همین لقیِ بینشان در تمامِ ۵ میل درگیری ۰٫۲۸ می‌ماند. اگر یکی از دو شیب برعکس بود، درز گوه‌ای می‌شد: بالا سفت و پایین لق — همان چیزی که در قابِ ارزان، صدای تق‌تق می‌دهد.
• هر دنده ۱٫۵ است، یعنی ۶۰٪ دیوارِ ۲٫۵. این عدد سقفِ قاعده است نه انتخابِ دلبخواه: دندهٔ هم‌ضخامتِ دیوار، پشتِ خودش روی سطحِ بیرونی یک خطِ فرورفته می‌گذارد که زیرِ نورِ مورب از دو متری دیده می‌شود.
• بوس‌ها تو-خالی‌اند و سوراخشان تا زیرِ سطحِ کف ادامه دارد. بوسِ تو-پُر یعنی یک مقطعِ Ø۵٫۶ در قطعه‌ای با دیوارهٔ ۲٫۵ — و یعنی چهار لکهٔ فرورفته روی کفِ بیرونی، دقیقاً همان‌جایی که محصول روی دیوار پیچ می‌شود و دیده می‌شود.
• این مدل اندازهٔ **نهاییِ قطعه** است. حفرهٔ قالب باید با انقباضِ ۰٫۵٪ بزرگ‌تر تراشیده شود: ۱۲۴٫۶۲ × ۸۲٫۴۱. اگر همین فایل مستقیم به قالب‌ساز برود، قطعه ۰٫۶۲ میل کوچک‌تر از نقشه در می‌آید و درپوش دیگر جا نمی‌رود.
• جای پینِ پران را قالب‌ساز نباید خودش انتخاب کند: روی این قطعه، پران‌ها باید روی لبهٔ دهانه و روی سرِ بوس‌ها بنشینند — هر دو سطحِ دیده‌نشده. کفِ بیرونی سطحِ نمای محصول است و ردِ پران روی آن می‌ماند.
• گیت روی دیوارهٔ کناریِ بدنه و زیرِ خطِ جدایش بسته می‌شود تا ردش داخلِ درزِ درپوش پنهان بماند. گیت روی کفِ بیرونی، ردِ دایره‌ای‌اش وسطِ سطحِ نما می‌افتد.
