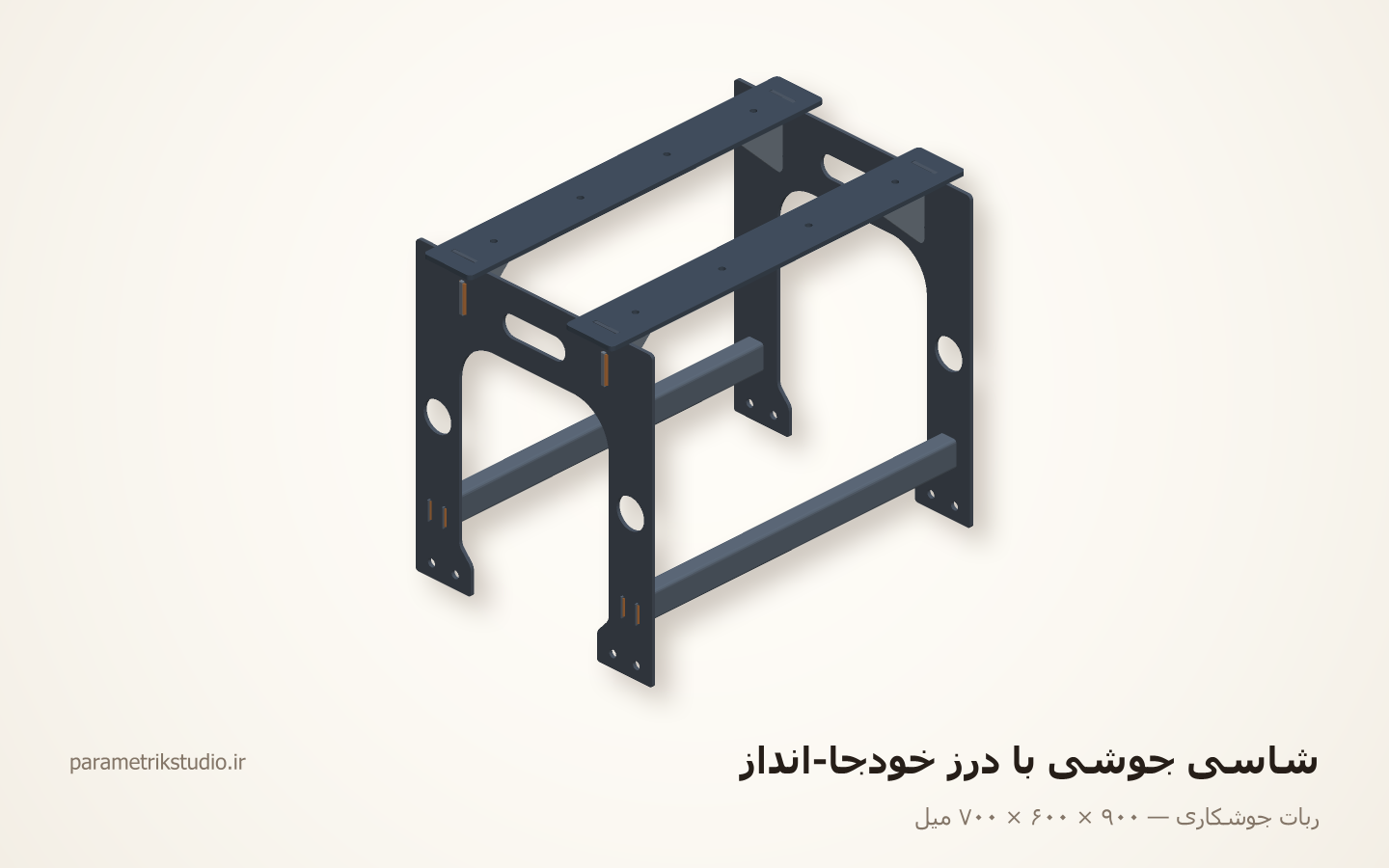

ربات جوشکاری

این نمونه چه چیزی را ثابت می‌کند

زبانه و شکافِ جا-انداز، دسترسیِ مشعل، ترتیبِ متقارنِ جوش، و نمادِ جوشِ استاندارد روی نقشه

فایل‌های همین نمونه

همان چیزی که در یک سفارش واقعی تحویل می‌دهیم. آزادانه بازش کن و ببین چطور لایه‌بندی شده.

• مدل سه‌بعدی end-frame — STL
• مدل سه‌بعدی gusset — STL
• مدل سه‌بعدی rail — STL
• مدل سه‌بعدی top-plate — STL
• مدل سه‌بعدی weld — STL

یادداشت اجرا

• ترتیبِ جوش متقارن است و چهار مرحله دارد: ۱) خال‌جوشِ هر هشت زبانهٔ کلاف، قطری و ضربدری. ۲) درزِ کاملِ زبانه‌های کلاف، هر بار دو درزِ قرینه نسبت به وسط. ۳) درزِ زیرِ صفحهٔ نصب روی هر دو رویِ ورق، باز هم جفتِ قرینه. ۴) گوشه‌بندها آخر از همه. هر مرحله را وسط نگذار و نیمه رها نکن.
• شکافِ سرِ +X هر صفحهٔ نصب ۱٫۵ میل بلندتر است تا انبساط را آزاد بگذارد. هر دو صفحه باید یک‌جهت نصب شوند؛ اگر یکی برعکس بیفتد شاسی دو سرِ ثابت پیدا می‌کند و بعد از سرد شدن تاب برمی‌دارد.
• شکاف را گشادتر نکش. پنجرهٔ مجاز ۰٫۲۵ تا ۰٫۳۰ است — کفش تلورانسِ لیزر و سقفش ۱۰٪ ضخامتِ دیوارهٔ قوطی. بالاتر از ۰٫۳۰ قوس، درز را پر نمی‌کند و ریشه می‌ریزد.
• زبانهٔ بالای قاب هم‌ترازِ رویِ صفحهٔ نصب در می‌آید و از رو، درزِ شکافی جوش می‌شود — آسمانِ باز، بهترین دسترسیِ کلِ قطعه. بعد از جوش همان‌جا سنگ می‌خورد تا صفحهٔ نصب صاف بماند.
• هر چهار گوشه‌بند یک بلانک‌اند؛ دو تا از آنها پشت‌ورو نصب می‌شوند. قابِ سر و کلاف هم هر کدام یک شمارهٔ فنی‌اند — هیچ قطعهٔ چپ و راستی در این شاسی نیست.
• سوراخِ گریزِ R۲۰ را با «برای اینکه سبک‌تر شود» جابه‌جا نکن: تنها دلیلِ وجودش این است که درزِ زیرِ صفحه و درزِ زبانهٔ گوشه‌بند در یک گوشهٔ بسته به هم نرسند.
• کلاف با لیزرِ لوله بریده می‌شود، نه با اره و ساب. زبانه‌ها ادامهٔ خودِ دیوارهٔ قوطی‌اند؛ اگر کسی آنها را ورقِ جداگانه بگیرد و بچسباند، هشت درزِ اضافه به قطعه اضافه کرده و کلِ صرفه را از بین برده.
