مدالیون سنگ چندرنگ
Stone Inlay Medallion
تفکیک رنگ به فایلهای جدا، جبران درز یکطرفه، و هندسهٔ گره که دقیقاً بسته میشود — نمونهٔ کارِ برش واترجت.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

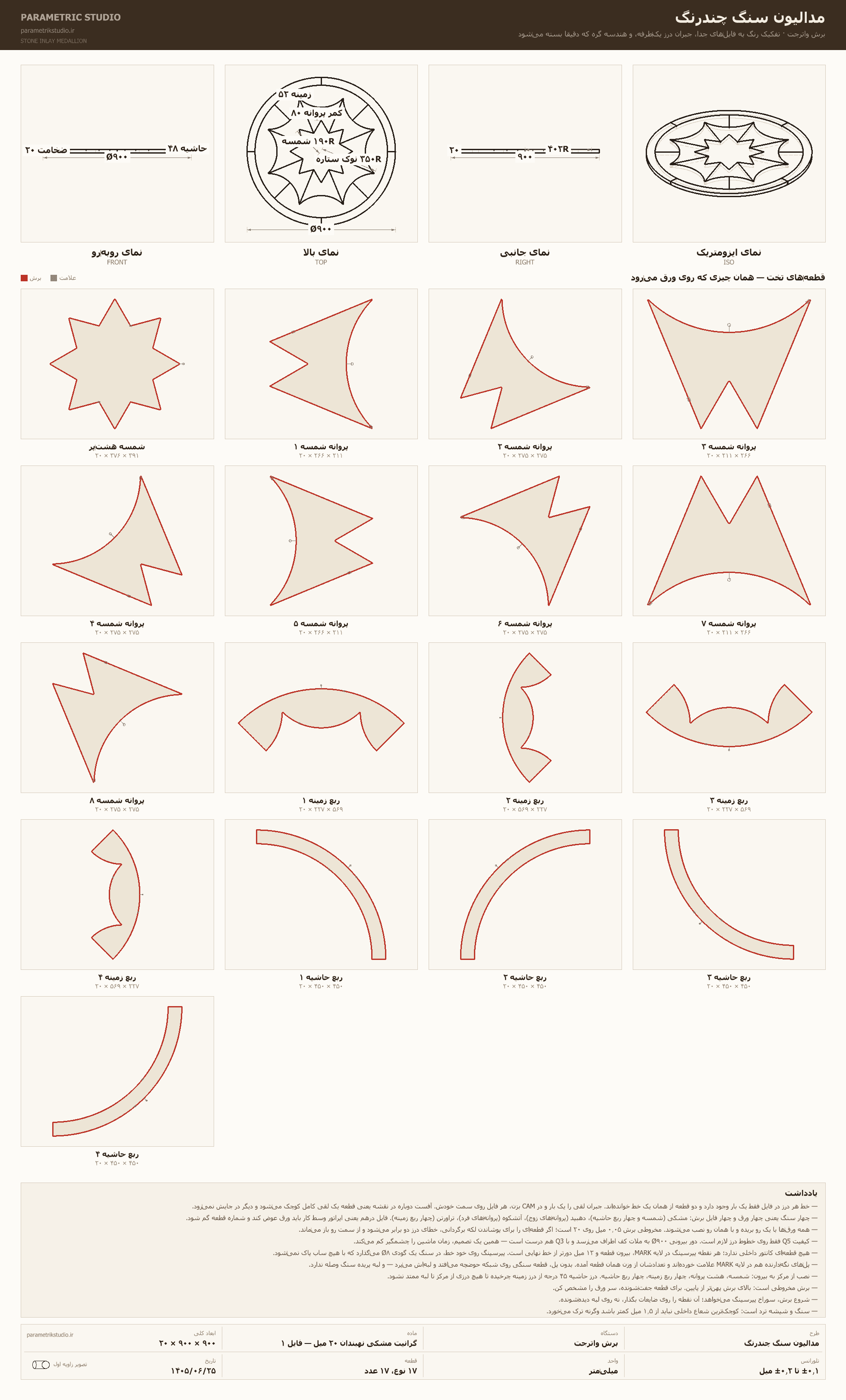

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۹۰ × ۹۰ × ۲ سانتیمتر
- تعداد نوع قطعه
- ۱۷ نوع
- تعداد قطعه
- ۱۷ قطعه
- ماده
- گرانیت مشکی نهبندان ۲۰ میل — فایل ۱
دربارهٔ این طرح
مدالیون کفِ لابی، محصولِ گران و کاملاً هندسی است — و هیچکس آن را با دست دقیقتر از الگوریتم نمیکشد.
تفکیک رنگ به فایلهای جدا، جبران درز یکطرفه، و هندسهٔ گره که دقیقاً بسته میشود
— خطِ هر درز در فایل فقط یک بار وجود دارد و دو قطعه از همان یک خط خواندهاند. جبرانِ لقی را یک بار و در CAM بزن، هر فایل روی سمتِ خودش. آفستِ دوباره در نقشه یعنی قطعه یک لقیِ کامل کوچک میشود و دیگر در جایش نمیرود. — چهار سنگ یعنی چهار ورق و چهار فایلِ برش: مشکی (شمسه و چهار ربعِ حاشیه)، دهبید (پروانههای زوج)، آتشکوه (پروانههای فرد)، تراورتن (چهار ربعِ زمینه). فایلِ درهم یعنی اپراتور وسطِ کار باید ورق عوض کند و شمارهٔ قطعه گم شود. — همهٔ ورقها با یک رو بریده و با همان رو نصب میشوند. مخروطیِ برش ۰٫۰۵ میل روی ۲۰ است؛ اگر قطعهای را برای پوشاندنِ لکه برگردانی، خطای درز دو برابر میشود و از سمتِ رو باز میماند.
نکتهٔ مهندسی این طرح
ندیدنِ مخروطیِ برش در قطعهای که باید داخل قطعهٔ دیگری بنشیند — یک طرف جا میرود، طرف دیگر نه.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
