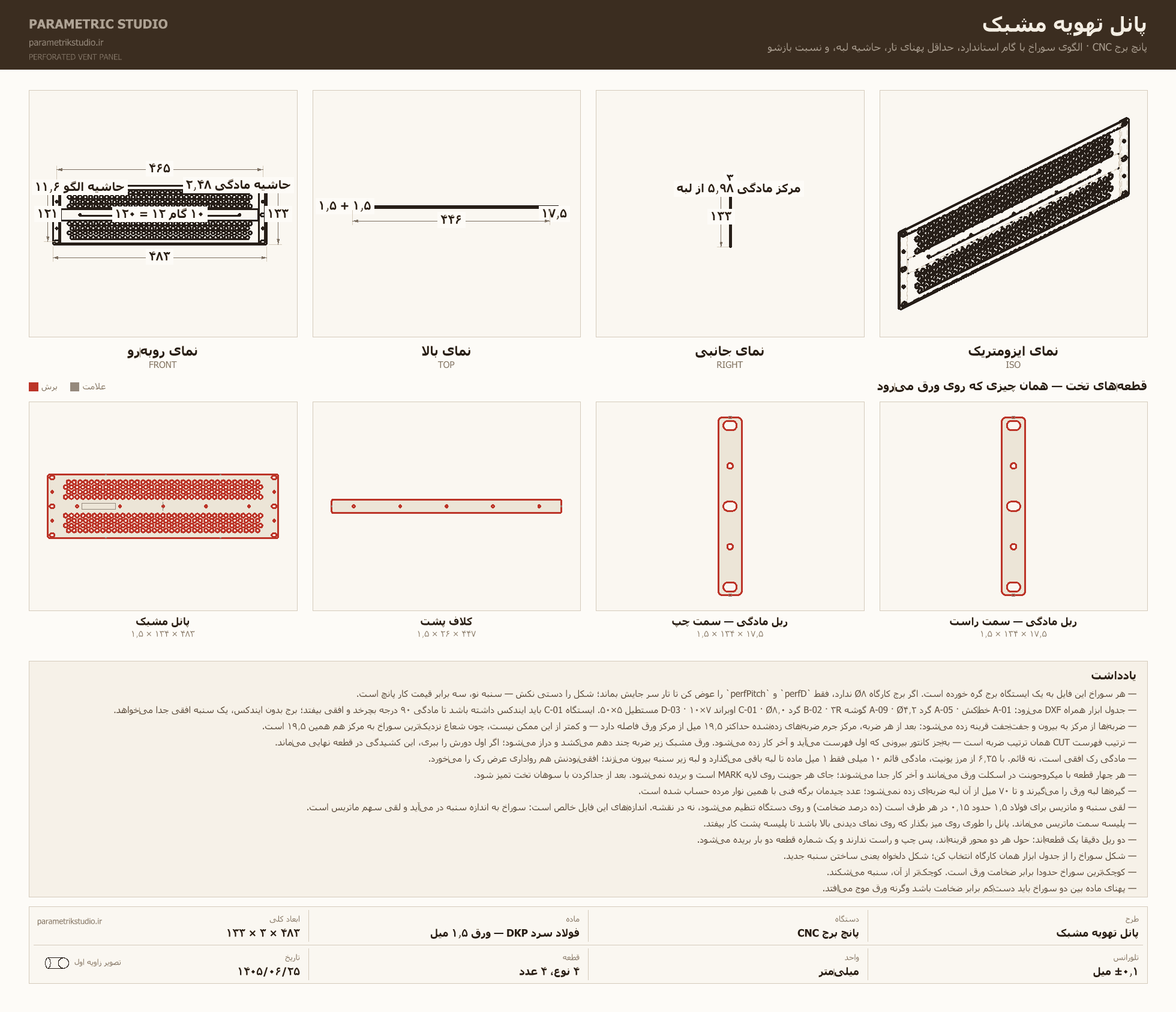

پانل تهویهٔ مشبک

قطعه‌ای که هر سازندهٔ تابلو و رَک لازم دارد و همیشه دستی و غلط کشیده می‌شود.

الگوی سوراخ با گامِ استاندارد، حداقل پهنای تار، حاشیهٔ لبه، و نسبتِ بازشو

— هر سوراخِ این فایل به یک ایستگاهِ برج گره خورده است. اگر برجِ کارگاه Ø۸ ندارد، فقط `perfD` و `perfPitch` را عوض کن تا تار سرِ جایش بماند؛ شکل را دستی نکش — سنبهٔ نو، سه برابرِ قیمتِ کارِ پانچ است. — جدولِ ابزار همراهِ DXF می‌رود: A-01 خط‌کش · A-05 گردِ Ø۴٫۲ · A-09 گوشهٔ R۳ · B-02 گردِ Ø۸٫۰ · C-01 اوبراندِ ۷×۱۰ · D-03 مستطیلِ ۵×۵۰. ایستگاهِ C-01 باید ایندکس داشته باشد تا مادگی ۹۰ درجه بچرخد و افقی بیفتد؛ برجِ بدونِ ایندکس، یک سنبهٔ افقیِ جدا می‌خواهد. — ضربه‌ها از مرکز به بیرون و جفت‌جفتِ قرینه زده می‌شود: بعد از هر ضربه، مرکزِ جرمِ ضربه‌های زده‌شده حداکثر ۱۹٫۵ میل از مرکزِ ورق فاصله دارد — و کمتر از این ممکن نیست، چون شعاعِ نزدیک‌ترین سوراخ به مرکز هم همین ۱۹٫۵ است.
