ست برچسب محصول با دای‌لاین

Product Label Die-line

خط برش/خط تا/علامت ثبت روی سه لایه، بیش‌برشِ گوشه، و چیدمان روی رول — نمونهٔ کارِ کاتر و پلاتر برش.

برش تختصفر یراقوینیلِ چاپیِ مات ۰٫۰۸

از عکس تا فایل برش

مراحل طراحی

هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

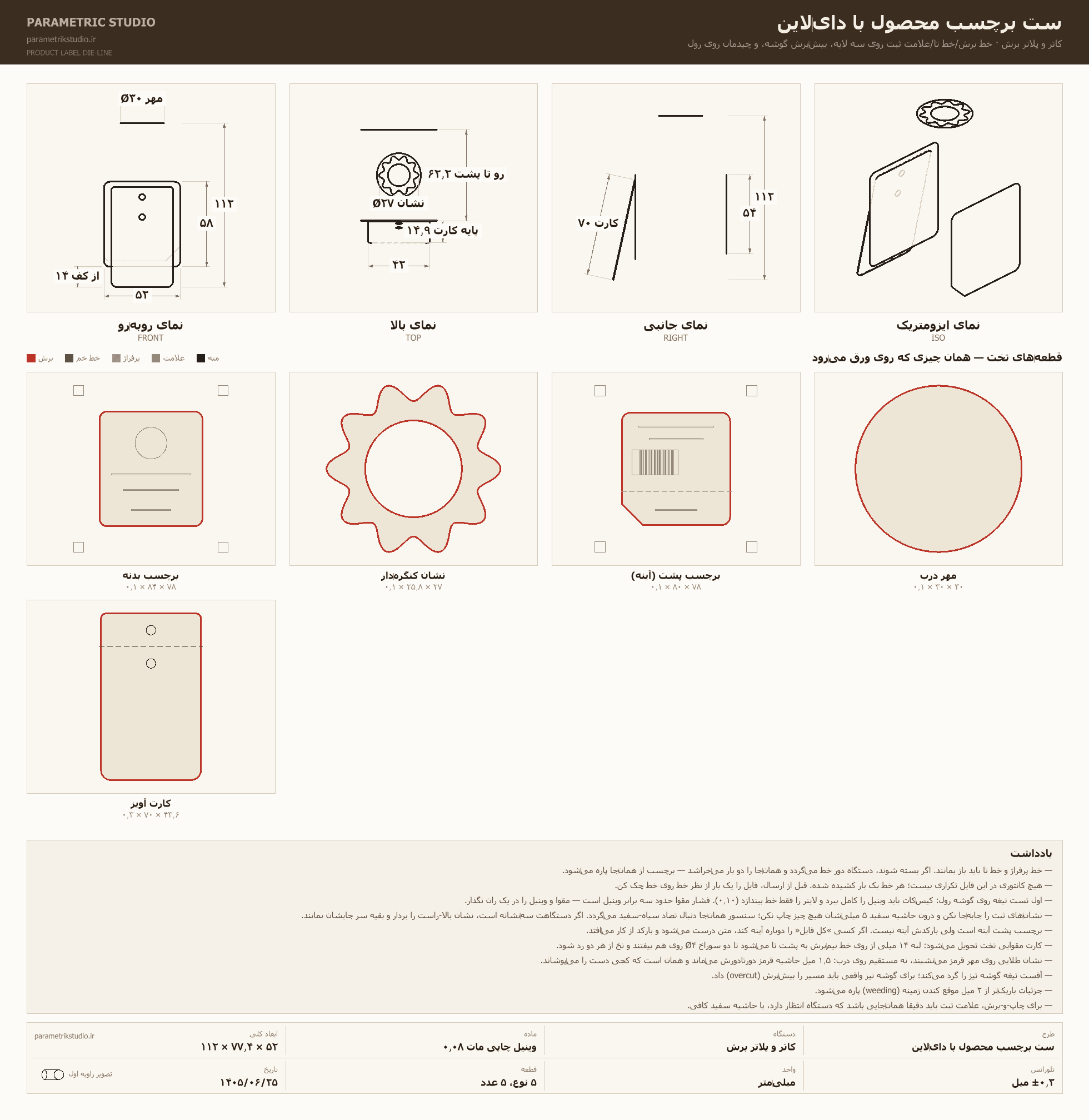

نقشهٔ فنی — سه نما، اندازه‌گذاری و جدول عنوان

قطعات تخت روی ورق، آمادهٔ برش

مدل سه‌بعدی تعاملی

همان مدلی که پیش از برش به مشتری تحویل می‌شود؛ می‌چرخد، زوم می‌شود و از هر زاویه دیده می‌شود.

بکش تا بچرخداسکرول کن تا زوم شود

در حال بارگذاری مدل سه‌بعدی…

مشخصات فنی

اعدادی که مستقیم از فایل تولید بیرون آمده‌اند.

ابعاد (عرض × عمق × ارتفاع): ۵.۲ × ۷.۷ × ۱۱.۲ سانتی‌متر
تعداد نوع قطعه: ۵ نوع
تعداد قطعه: ۵ قطعه
ماده: وینیلِ چاپیِ مات ۰٫۰۸

دربارهٔ این طرح

هر برندی که محصول بسته‌بندی‌شده دارد، ماهی یک بار این فایل را لازم دارد.

خط برش/خط تا/علامت ثبت روی سه لایه، بیش‌برشِ گوشه، و چیدمان روی رول

— خطِ پرفراژ و خطِ تا باید باز بمانند. اگر بسته شوند، دستگاه دورِ خط می‌گردد و همان‌جا را دو بار می‌خراشد — برچسب از همان‌جا پاره می‌شود. — هیچ کانتوری در این فایل تکراری نیست؛ هر خط یک بار کشیده شده. قبل از ارسال، فایل را یک بار از نظرِ خطِ روی خط چک کن. — اول تستِ تیغه روی گوشهٔ رول: کیس‌کات باید وینیل را کامل ببُرد و لاینر را فقط خط بیندازد (۰٫۱۰). فشارِ مقوا حدودِ سه برابرِ وینیل است — مقوا و وینیل را در یک ران نگذار.

نکتهٔ مهندسی این طرح

فایلی با خطوط باز یا کانتور تکراری: دستگاه دو بار می‌بُرد و برچسب پاره می‌شود.
