الگوی کیف دوشی چرم
Messenger Bag Pattern
قطعات با اضافهٔ دوخت، علامت جهت الیاف، سوراخ دوخت با گامِ ثابت، و گریدینگ دو سایز — نمونهٔ کارِ برش CNC چرم و پارچه.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

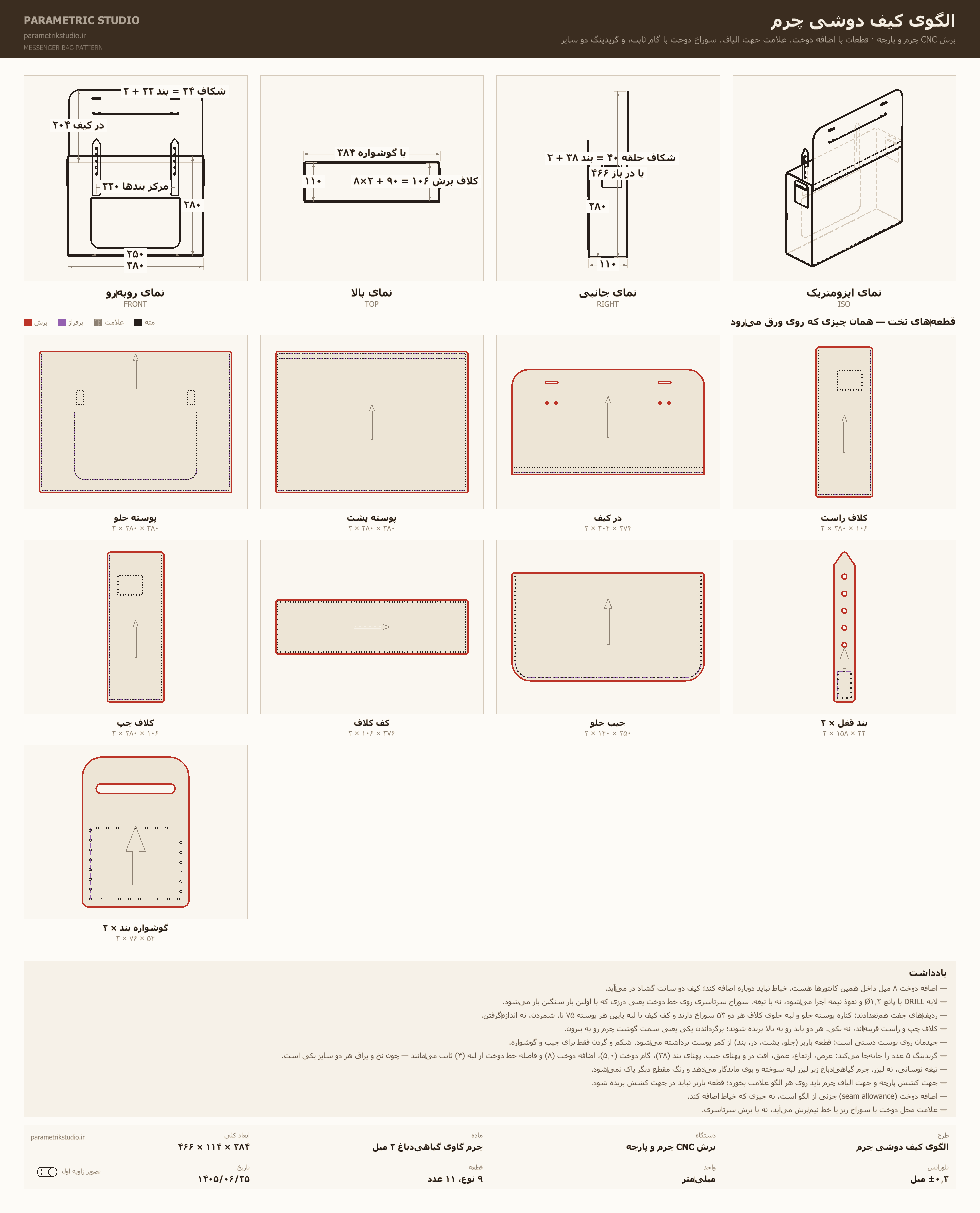

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۳۸.۴ × ۱۱.۴ × ۴۶.۶ سانتیمتر
- تعداد نوع قطعه
- ۹ نوع
- تعداد قطعه
- ۱۱ قطعه
- ماده
- چرم گاوی گیاهیدباغ ۲ میل
دربارهٔ این طرح
کارگاه چرم امروز الگو را با مقوا و کاتر میسازد؛ فایلِ پارامتریک، همان کار را در سه سایز میدهد.
قطعات با اضافهٔ دوخت، علامت جهت الیاف، سوراخ دوخت با گامِ ثابت، و گریدینگ دو سایز
— اضافهٔ دوختِ ۸ میل داخلِ همین کانتورها هست. خیاط نباید دوباره اضافه کند؛ کیف دو سانت گشاد در میآید. — لایهٔ DRILL با پانچِ Ø۱٫۲ و نفوذِ نیمه اجرا میشود، نه با تیغه. سوراخِ سرتاسری روی خطِ دوخت یعنی درزی که با اولین بارِ سنگین باز میشود. — ردیفهای جفت همتعدادند: کنارهٔ پوستهٔ جلو و لبهٔ جلوی کلاف هر دو ۵۳ سوراخ دارند و کفِ کیف با لبهٔ پایینِ هر پوسته ۷۵ تا. شمردن، نه اندازهگرفتن.
نکتهٔ مهندسی این طرح
الگویی که اضافهٔ دوخت ندارد یا دو بار اضافه شده — محصول یا تنگ درمیآید یا گشاد.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
