قرنیز تزئینی فوم
Decorative Cornice
پروفیلِ خطکشپذیر، گوشهٔ کنج ۴۵ درجه، و اضافهٔ پوشش — نمونهٔ کارِ فومبر سیم داغ CNC.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

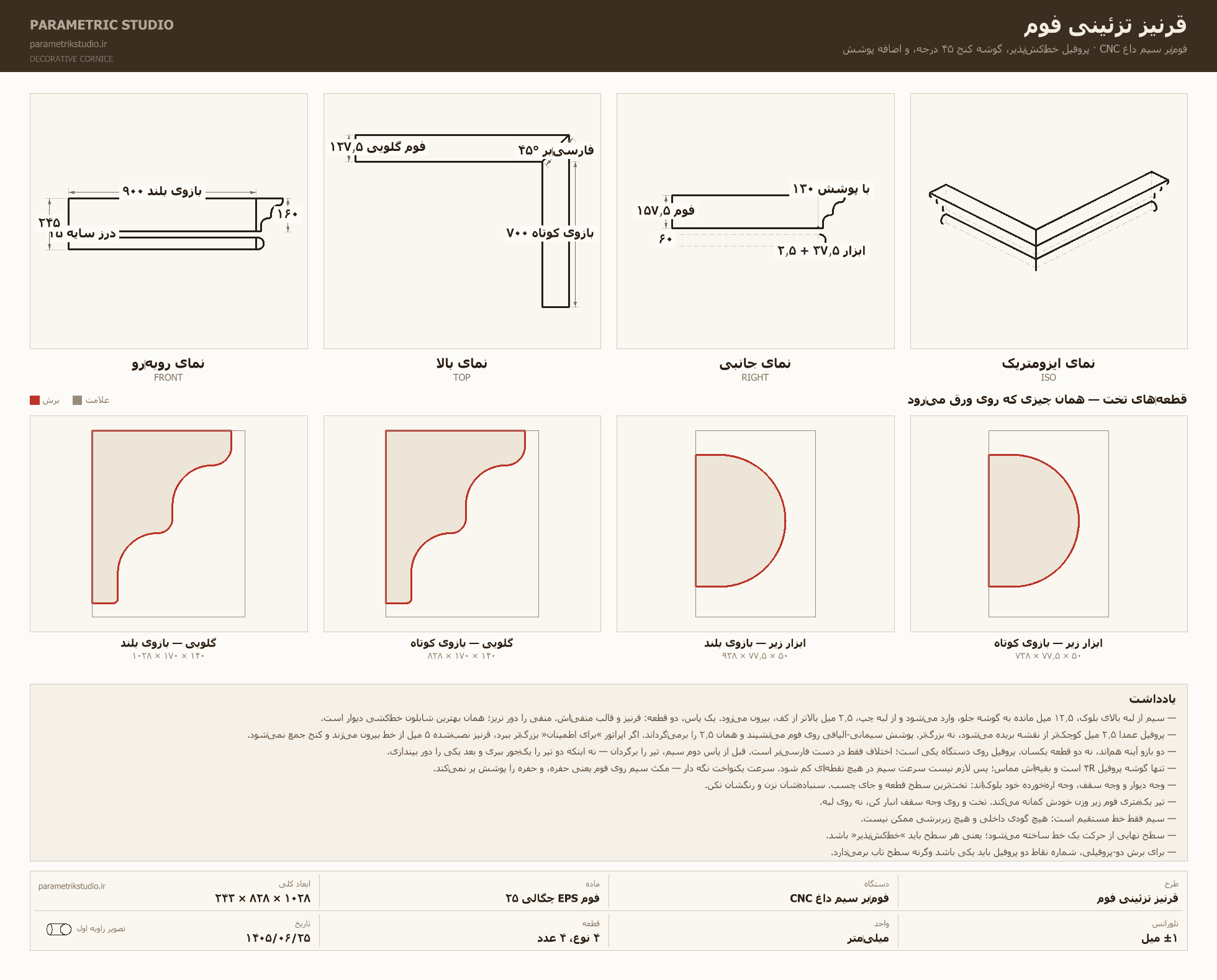

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۱۰۲.۸ × ۸۲.۸ × ۲۴.۳ سانتیمتر
- تعداد نوع قطعه
- ۴ نوع
- تعداد قطعه
- ۴ قطعه
- ماده
- فوم EPS چگالی ۲۵
دربارهٔ این طرح
قرنیز، کالای متری است: یک پروفیلِ درست، ماهها فروش دارد.
پروفیلِ خطکشپذیر، گوشهٔ کنج ۴۵ درجه، و اضافهٔ پوشش
— سیم از لبهٔ بالای بلوک، ۱۲٫۵ میل مانده به گوشهٔ جلو، وارد میشود و از لبهٔ چپ، ۲٫۵ میل بالاتر از کف، بیرون میرود. یک پاس، دو قطعه: قرنیز و قالبِ منفیاش. منفی را دور نریز؛ همان بهترین شابلونِ خطکشیِ دیوار است. — پروفیل عمداً ۲٫۵ میل کوچکتر از نقشه بریده میشود، نه بزرگتر. پوششِ سیمانی-الیافی روی فوم مینشیند و همان ۲٫۵ را برمیگرداند. اگر اپراتور «برای اطمینان» بزرگتر ببُرد، قرنیزِ نصبشده ۵ میل از خط بیرون میزند و کنج جمع نمیشود. — دو بازو آینهٔ هماند، نه دو قطعهٔ یکسان. پروفیلِ روی دستگاه یکی است؛ اختلاف فقط در دستِ فارسیبُر است. قبل از پاسِ دومِ سیم، تیر را برگردان — نه اینکه دو تیر را یکجور ببُری و بعد یکی را دور بیندازی.
نکتهٔ مهندسی این طرح
انتظارِ گودیِ داخلی از سیم داغ — چیزی که فقط با روتر ممکن است.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
