پلاک راهنمای اتاق با بریل
Room Sign with Braille
متنِ تبدیلشده به مسیر، شبکهٔ استاندارد بریل، عمقِ دولایه، و نگهدارندهٔ پنهان — نمونهٔ کارِ حکاک روتاری CNC.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

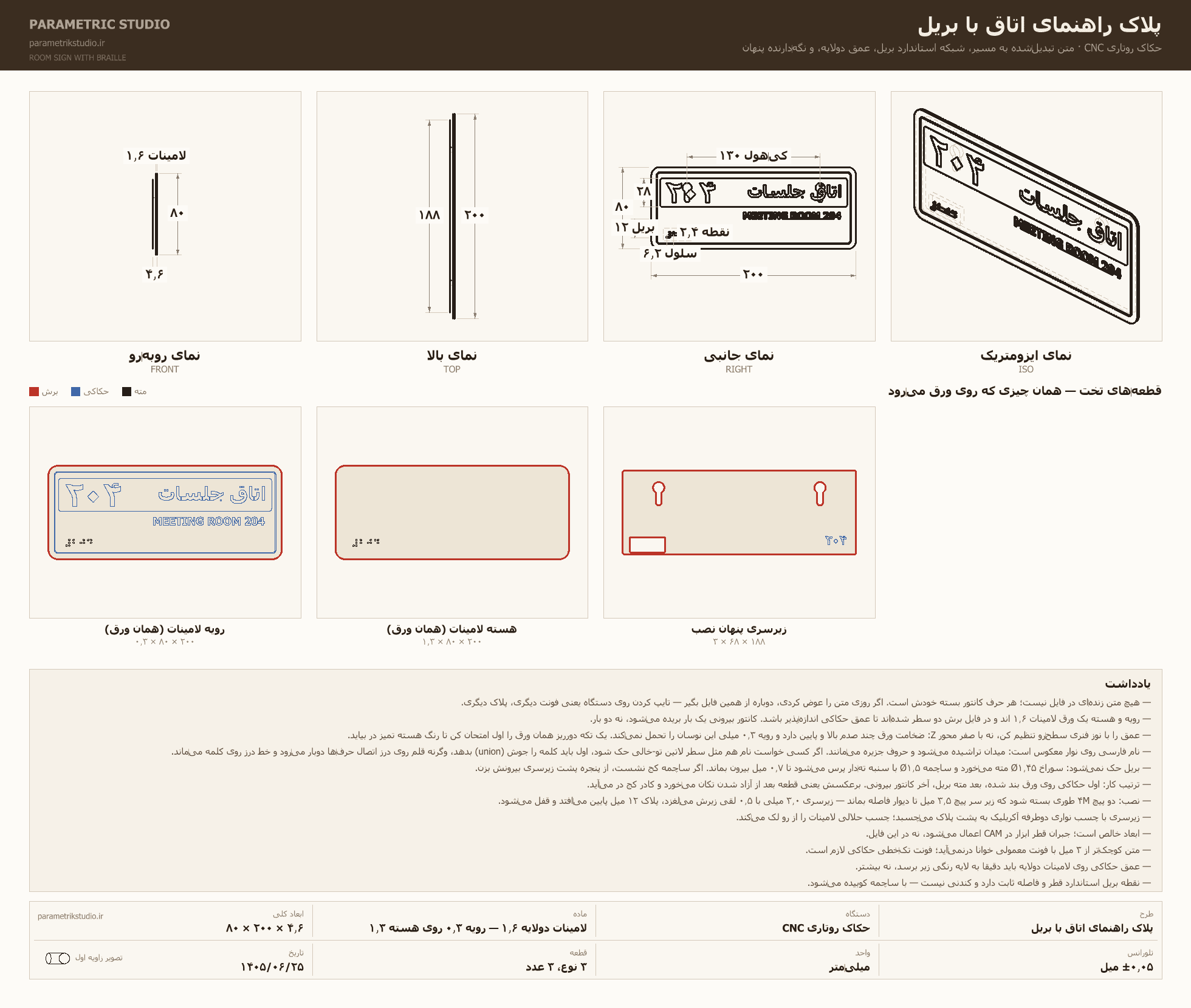

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۰.۵ × ۲۰ × ۸ سانتیمتر
- تعداد نوع قطعه
- ۳ نوع
- تعداد قطعه
- ۳ قطعه
- ماده
- لامینات دولایهٔ ۱٫۶ — رویهٔ ۰٫۳ روی هستهٔ ۱٫۳
دربارهٔ این طرح
الزامِ دسترسپذیری در هتل و بیمارستان اجباری است و تعدادِ پلاک در هر پروژه، صدها.
متنِ تبدیلشده به مسیر، شبکهٔ استاندارد بریل، عمقِ دولایه، و نگهدارندهٔ پنهان
— هیچ متنِ زندهای در فایل نیست؛ هر حرف کانتورِ بستهٔ خودش است. اگر روزی متن را عوض کردی، دوباره از همین فایل بگیر — تایپ کردن روی دستگاه یعنی فونتِ دیگری، پلاکِ دیگری. — رویه و هسته یک ورقِ لامیناتِ ۱٫۶ اند و در فایلِ برش دو سطر شدهاند تا عمقِ حکاکی اندازهپذیر باشد. کانتورِ بیرونی یک بار بریده میشود، نه دو بار. — عمق را با نوزِ فنریِ سطحرو تنظیم کن، نه با صفرِ محورِ Z: ضخامتِ ورق چند صدم بالا و پایین دارد و رویهٔ ۰٫۳ میلی این نوسان را تحمل نمیکند. یک تکهٔ دورریزِ همان ورق را اول امتحان کن تا رنگِ هسته تمیز در بیاید.
نکتهٔ مهندسی این طرح
فرستادنِ فایل با متنِ زنده بهجای مسیر — روی دستگاهِ مقصد فونت نیست و متن عوض میشود.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
