مجموعهٔ سنبه و ماتریس
Punch & Die Set
لقیِ محاسبهشده برای ورق ۱ میل، سوراخ شروع سیم، و دو کانتورِ هممرکز با آفستِ دقیق — نمونهٔ کارِ سیمبرش (وایرکات).
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

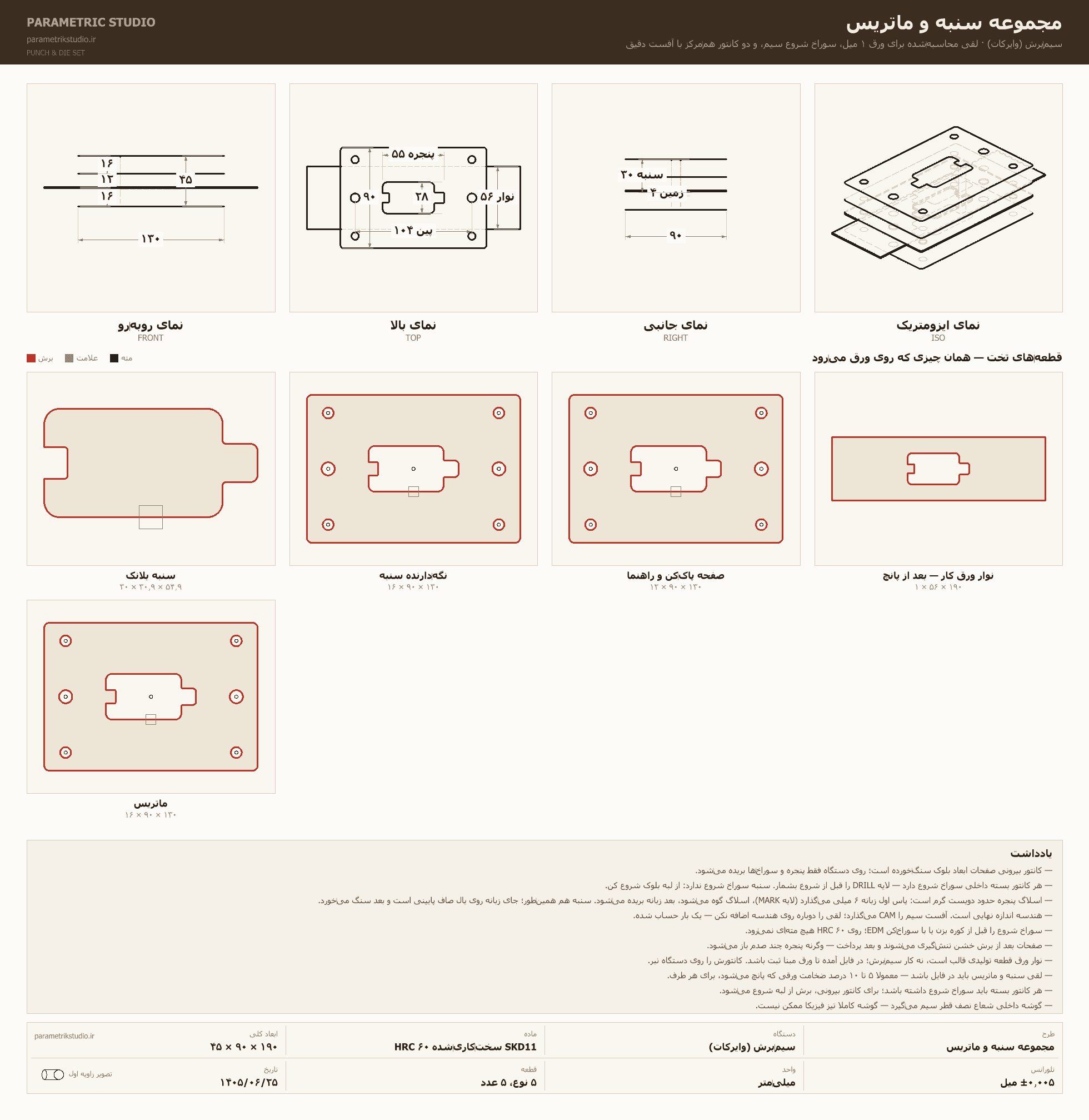

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۱۹ × ۹ × ۴.۵ سانتیمتر
- تعداد نوع قطعه
- ۵ نوع
- تعداد قطعه
- ۵ قطعه
- ماده
- SKD11 سختکاریشده ۶۰ HRC
دربارهٔ این طرح
نمونهای که فقط با عدد درست کار میکند: یک صدم میلیمتر خطا یعنی قالبِ دورریز.
لقیِ محاسبهشده برای ورق ۱ میل، سوراخ شروع سیم، و دو کانتورِ هممرکز با آفستِ دقیق
— کانتورِ بیرونیِ صفحات ابعادِ بلوکِ سنگخورده است؛ روی دستگاه فقط پنجره و سوراخها بریده میشود. — هر کانتورِ بستهٔ داخلی سوراخِ شروع دارد — لایهٔ DRILL را قبل از شروع بشمار. سنبه سوراخِ شروع ندارد: از لبهٔ بلوک شروع کن. — اسلاگِ پنجره حدود دویست گرم است: پاسِ اول زبانهٔ ۶ میلی میگذارد (لایهٔ MARK)، اسلاگ گوه میشود، بعد زبانه بریده میشود. سنبه هم همینطور؛ جای زبانه روی یالِ صافِ پایینی است و بعد سنگ میخورد.
نکتهٔ مهندسی این طرح
فایلی که لقیِ سنبه-ماتریس را لحاظ نکرده؛ نتیجه، قالبی است که یا گیر میکند یا پلیسه میدهد.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
