محفظهٔ الکترونیکی خم‌شده

Folded Sheet Enclosure

نقشهٔ بازشده با K-factor، شکاف رهاسازی گوشه، ترتیب خم، و همان قطعه به‌صورت سه‌بعدیِ خم‌خورده — نمونهٔ کارِ خم‌کن CNC.

برش تختصفر یراقورق فولاد گالوانیزه ۱٫۵

از عکس تا فایل برش

مراحل طراحی

هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

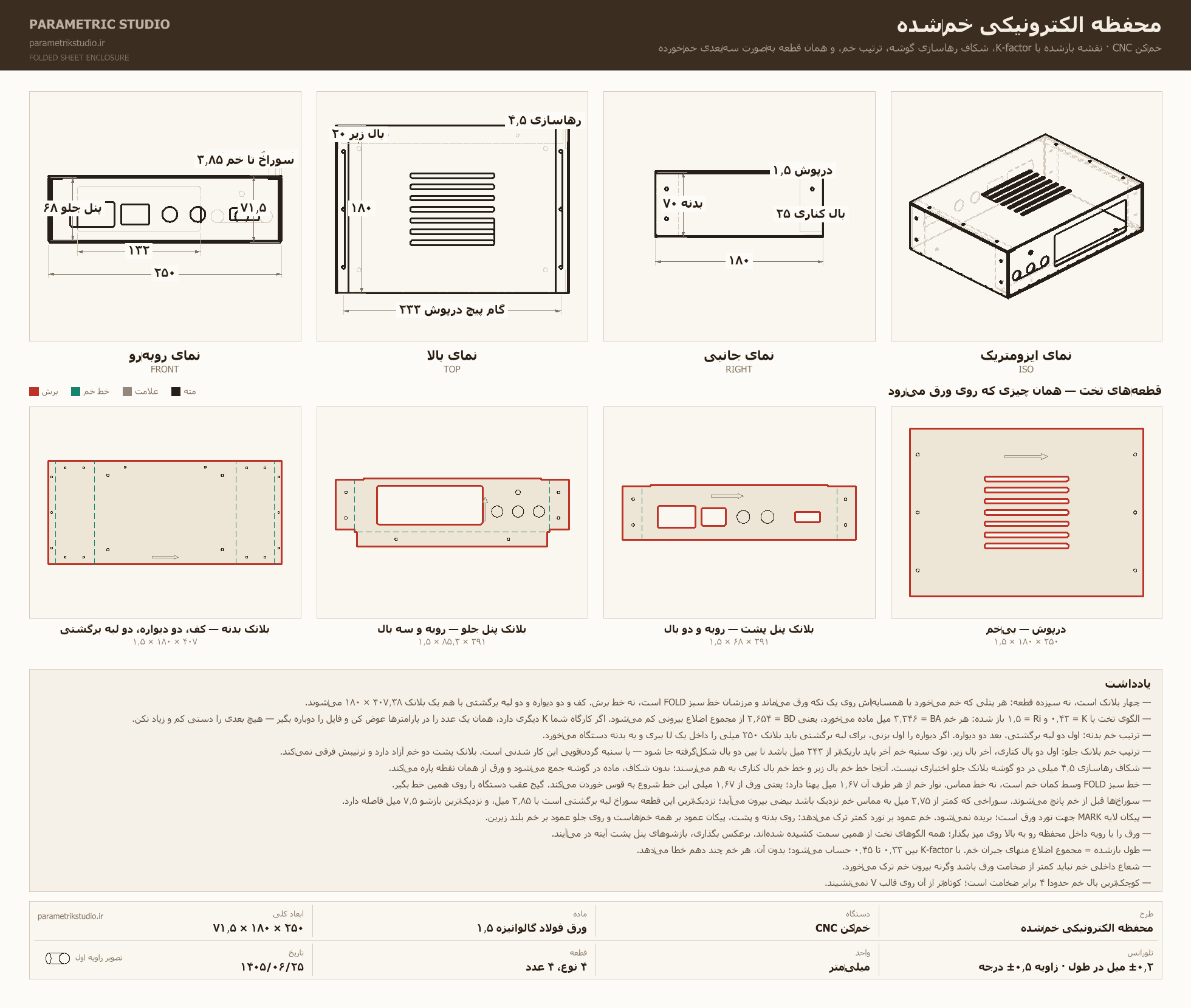

محفظهٔ الکترونیکی خم‌شده — نقشهٔ فنی — سه نما، اندازه‌گذاری و جدول عنوان

نقشهٔ فنی — سه نما، اندازه‌گذاری و جدول عنوان

قطعات تخت روی ورق، آمادهٔ برش

مدل سه‌بعدی تعاملی

همان مدلی که پیش از برش به مشتری تحویل می‌شود؛ می‌چرخد، زوم می‌شود و از هر زاویه دیده می‌شود.

بکش تا بچرخداسکرول کن تا زوم شود

در حال بارگذاری مدل سه‌بعدی…

مشخصات فنی

اعدادی که مستقیم از فایل تولید بیرون آمده‌اند.

ابعاد (عرض × عمق × ارتفاع)
۲۵ × ۱۸ × ۷.۲ سانتی‌متر
تعداد نوع قطعه
۴ نوع
تعداد قطعه
۴ قطعه
ماده
ورق فولاد گالوانیزه ۱٫۵

دربارهٔ این طرح

تنها نمونه‌ای که هم‌زمان نقشهٔ تخت و مدل سه‌بعدی می‌خواهد — و دقیقاً نشان می‌دهد چرا یکی بدون دیگری بی‌فایده است.

نقشهٔ بازشده با K-factor، شکاف رهاسازی گوشه، ترتیب خم، و همان قطعه به‌صورت سه‌بعدیِ خم‌خورده

— چهار بلانک است، نه سیزده قطعه: هر پنلی که خم می‌خورد با همسایه‌اش روی یک تکه ورق می‌ماند و مرزشان خطِ سبزِ FOLD است، نه خطِ برش. کف و دو دیواره و دو لبهٔ برگشتی با هم یک بلانکِ ۴۰۷٫۳۸ × ۱۸۰ می‌شوند. — الگوی تخت با K = ۰٫۴۲ و Ri = ۱٫۵ باز شده: هر خم BA = ۳٫۳۴۶ میل ماده می‌خورد، یعنی BD = ۲٫۶۵۴ از مجموعِ اضلاعِ بیرونی کم می‌شود. اگر کارگاهِ شما K دیگری دارد، همان یک عدد را در پارامترها عوض کن و فایل را دوباره بگیر — هیچ بُعدی را دستی کم و زیاد نکن. — ترتیب خمِ بدنه: اول دو لبهٔ برگشتی، بعد دو دیواره. اگر دیواره را اول بزنی، برای لبهٔ برگشتی باید بلانکِ ۲۵۰ میلی را داخلِ یک U ببری و به بدنهٔ دستگاه می‌خورد.

نکتهٔ مهندسی این طرح

دادنِ نقشهٔ سه‌بعدی بدون نقشهٔ بازشده: اپراتور خودش باز می‌کند، با K-factorِ حدسی، و قطعه چند میل کوتاه یا بلند درمی‌آید.

همین را برای من بساز

همین طرح، یا نسخه‌ای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوباره‌طراحی نمی‌خواهد.
