سرستون سنگی با نقش
Carved Stone Capital
حجمِ چند پاسه، حداقل شعاعِ ابزار، نقشِ فرورفته بهجای برجسته، و سطحِ نشیمنِ تخت — نمونهٔ کارِ CNC سنگ.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

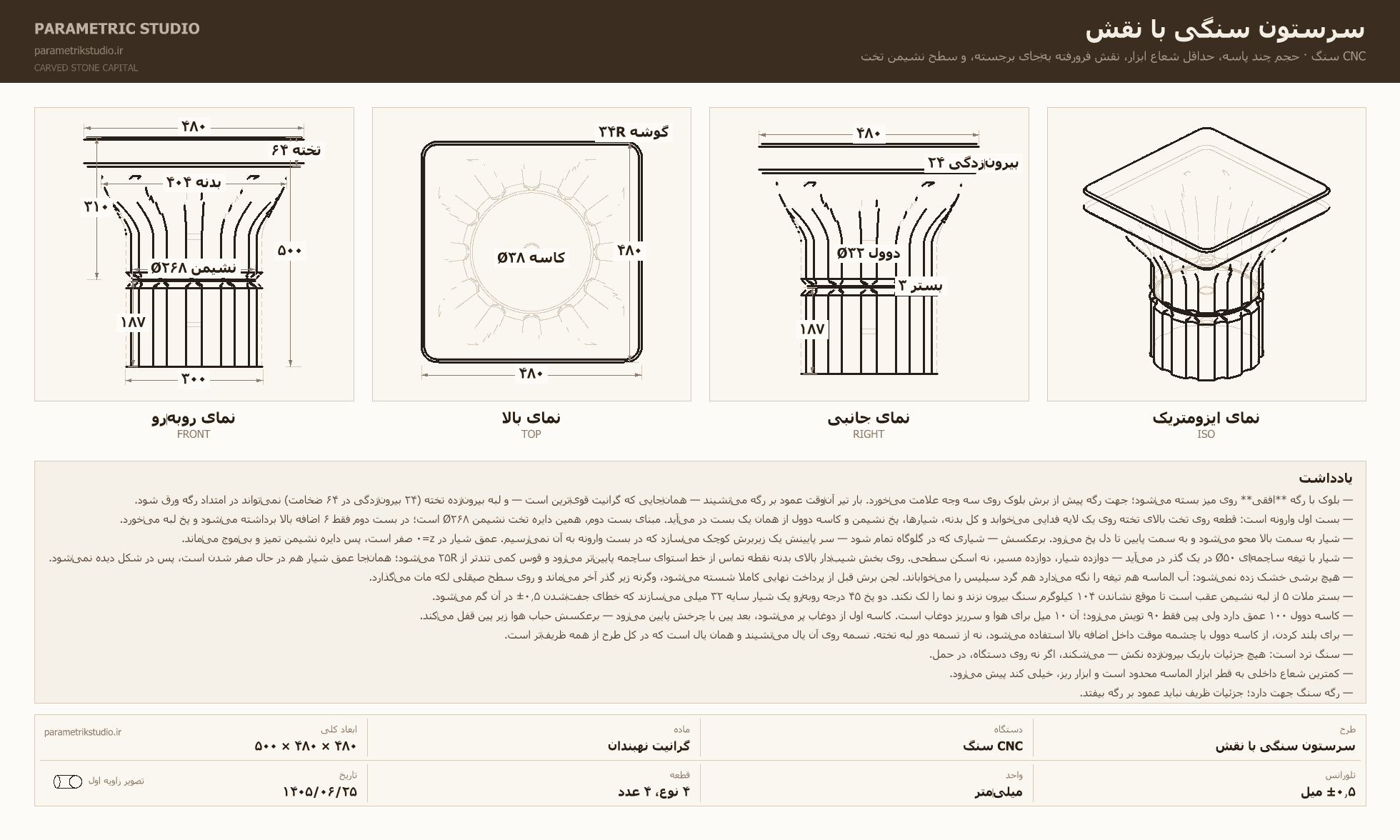

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۴۸ × ۴۸ × ۵۰ سانتیمتر
- تعداد نوع قطعه
- ۴ نوع
- تعداد قطعه
- ۴ قطعه
- ماده
- گرانیت نهبندان
دربارهٔ این طرح
کارِ سنگیِ سنتی که استادکارش دارد تمام میشود — و بازارش نه.
حجمِ چند پاسه، حداقل شعاعِ ابزار، نقشِ فرورفته بهجای برجسته، و سطحِ نشیمنِ تخت
— بلوک با رگهٔ **افقی** روی میز بسته میشود؛ جهتِ رگه پیش از برشِ بلوک روی سه وجه علامت میخورد. بارِ تیر آنوقت عمود بر رگه مینشیند — همانجایی که گرانیت قویترین است — و لبهٔ بیرونزدهٔ تخته (۲۴ بیرونزدگی در ۶۴ ضخامت) نمیتواند در امتدادِ رگه ورق شود. — بستِ اول وارونه است: قطعه روی تختِ بالای تخته روی یک لایهٔ فدایی میخوابد و کلِ بدنه، شیارها، پخِ نشیمن و کاسهٔ دوول از همان یک بست در میآید. مبنای بستِ دوم، همین دایرهٔ تختِ نشیمنِ Ø۲۶۸ است؛ در بستِ دوم فقط ۶ اضافهٔ بالا برداشته میشود و پخِ لبه میخورد. — شیار به سمتِ بالا محو میشود و به سمتِ پایین تا دلِ پخ میرود. برعکسش — شیاری که در گلوگاه تمام شود — سرِ پایینش یک زیربرشِ کوچک میسازد که در بستِ وارونه به آن نمیرسیم. عمقِ شیار در z=۰ صفر است، پس دایرهٔ نشیمن تمیز و بیموج میماند.
نکتهٔ مهندسی این طرح
انتقالِ مستقیمِ طرحی که برای چوب کشیده شده روی سنگ — جزئیاتی که چوب تحمل میکند، سنگ نه.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
