حفرهٔ قالب با راهگاه
Mold Cavity with Runner
شعاعِ گوشهٔ متناسب با تیغه، عمقِ قابلدسترس، سطح جدایش، و راهگاهِ ماشینکاریشده — نمونهٔ کارِ فرز CNC سه محور.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

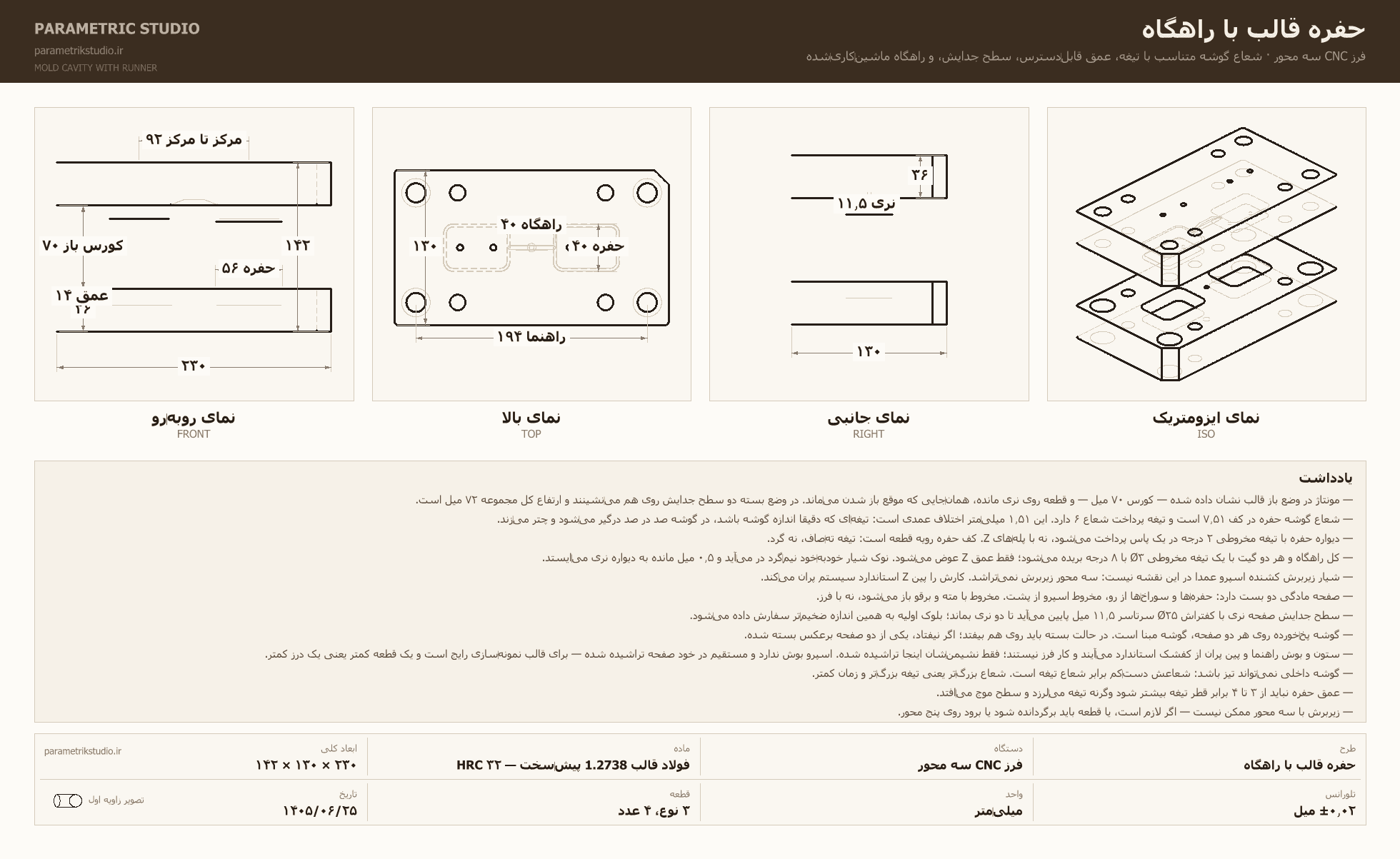

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۲۳ × ۱۳ × ۱۴.۲ سانتیمتر
- تعداد نوع قطعه
- ۳ نوع
- تعداد قطعه
- ۴ قطعه
- ماده
- فولاد قالب 1.2738 پیشسخت — ۳۲ HRC
دربارهٔ این طرح
قالب، تنها محصولی است که مشتریاش هرگز سرِ قیمت چانه نمیزند — چون خرابیاش خیلی گرانتر است.
شعاعِ گوشهٔ متناسب با تیغه، عمقِ قابلدسترس، سطح جدایش، و راهگاهِ ماشینکاریشده
— مونتاژ در وضعِ بازِ قالب نشان داده شده — کورسِ ۷۰ میل — و قطعه روی نری مانده، همانجایی که موقعِ باز شدن میماند. در وضعِ بسته دو سطحِ جدایش روی هم مینشینند و ارتفاعِ کلِ مجموعه ۷۲ میل است. — شعاعِ گوشهٔ حفره در کف ۷٫۵۱ است و تیغهٔ پرداخت شعاعِ ۶ دارد. این ۱٫۵۱ میلیمتر اختلاف عمدی است: تیغهای که دقیقاً اندازهٔ گوشه باشد، در گوشه صد در صد درگیر میشود و چتر میزند. — دیوارهٔ حفره با تیغهٔ مخروطیِ ۲ درجه در یک پاس پرداخت میشود، نه با پلههای Z. کفِ حفره رویهٔ قطعه است: تیغهٔ تهصاف، نه گرد.
نکتهٔ مهندسی این طرح
کشیدنِ گوشهٔ داخلیِ تیز در CAD و انتظارِ همان از دستگاه — هیچ تیغهٔ گردی گوشهٔ تیز نمیسازد.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
