میز کودک

Kids Table

هر ضلع بلند قاب یک تکهٔ یکپارچه — بدون هیچ اتصال باربر کناری.

مبلمان کودکصفر یراقیک ورقPW15

از عکس تا فایل برش

مراحل طراحی

هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

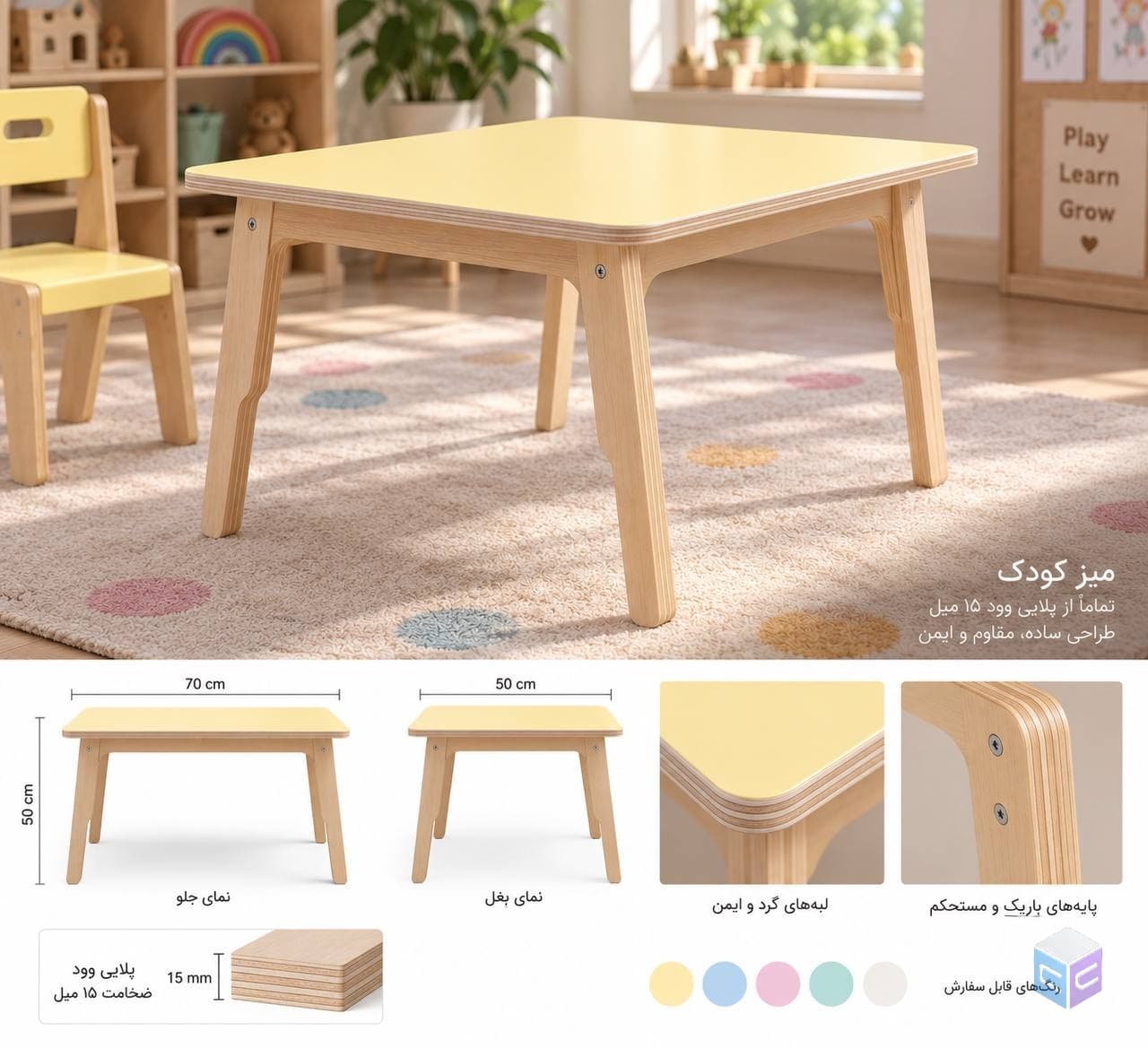

تصویر مرجع — مبنای اندازه‌گیری

عکسی که همهٔ اندازه‌ها از روی آن درآمده

مدل سه‌بعدی تعاملی

همان مدلی که پیش از برش به مشتری تحویل می‌شود؛ می‌چرخد، زوم می‌شود و از هر زاویه دیده می‌شود.

بکش تا بچرخداسکرول کن تا زوم شود

در حال بارگذاری مدل سه‌بعدی…

مشخصات فنی

اعدادی که مستقیم از فایل تولید بیرون آمده‌اند.

ابعاد (عرض × عمق × ارتفاع): ۸۰ × ۸۰ × ۶۴.۵ سانتی‌متر
تعداد نوع قطعه: ۴ نوع
تعداد قطعه: ۶ قطعه
تعداد ورق: ۱ ورق
ماده: پلای‌وود ۱۵ میلی‌متر
نوع اتصال: کف‌تراشی (جیب)
تعداد یراق: بدون یراق — صفر پیچ

دربارهٔ این طرح

میز ۸۰×۸۰ با ارتفاع ۶۴۵. هر ضلع بلند قاب — دو پایه به‌علاوهٔ کلاف — یک تکهٔ یکپارچه است که مستقیماً از روی عکس درآمده. نتیجه این است که اتصال باربر کناری اصلاً وجود ندارد؛ چیزی نیست که با تکان‌خوردن شل شود.

یک کلاف کوتاه سوم در وسط به‌صورت خودکار در محاسبات اضافه می‌شود. نقشش مقاومت در برابر شکست نیست — کنترل خیز رویه است، تا وسط میز زیر بار آرنج بچه پایین نرود.

نکتهٔ مهندسی این طرح

کلاف سوم خودکار برای کنترل خیز رویه، نه برای مقاومت
