میز کودک با درِ برداشتنی

Kids Desk with Lift Top

رویهٔ میز یک درِ بی‌لولاست — پایه و جعبه عمداً دو زیرمجموعهٔ جدا برای حمل تخت.

مبلمان کودکیک ورقPW12

از عکس تا فایل برش

مراحل طراحی

هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

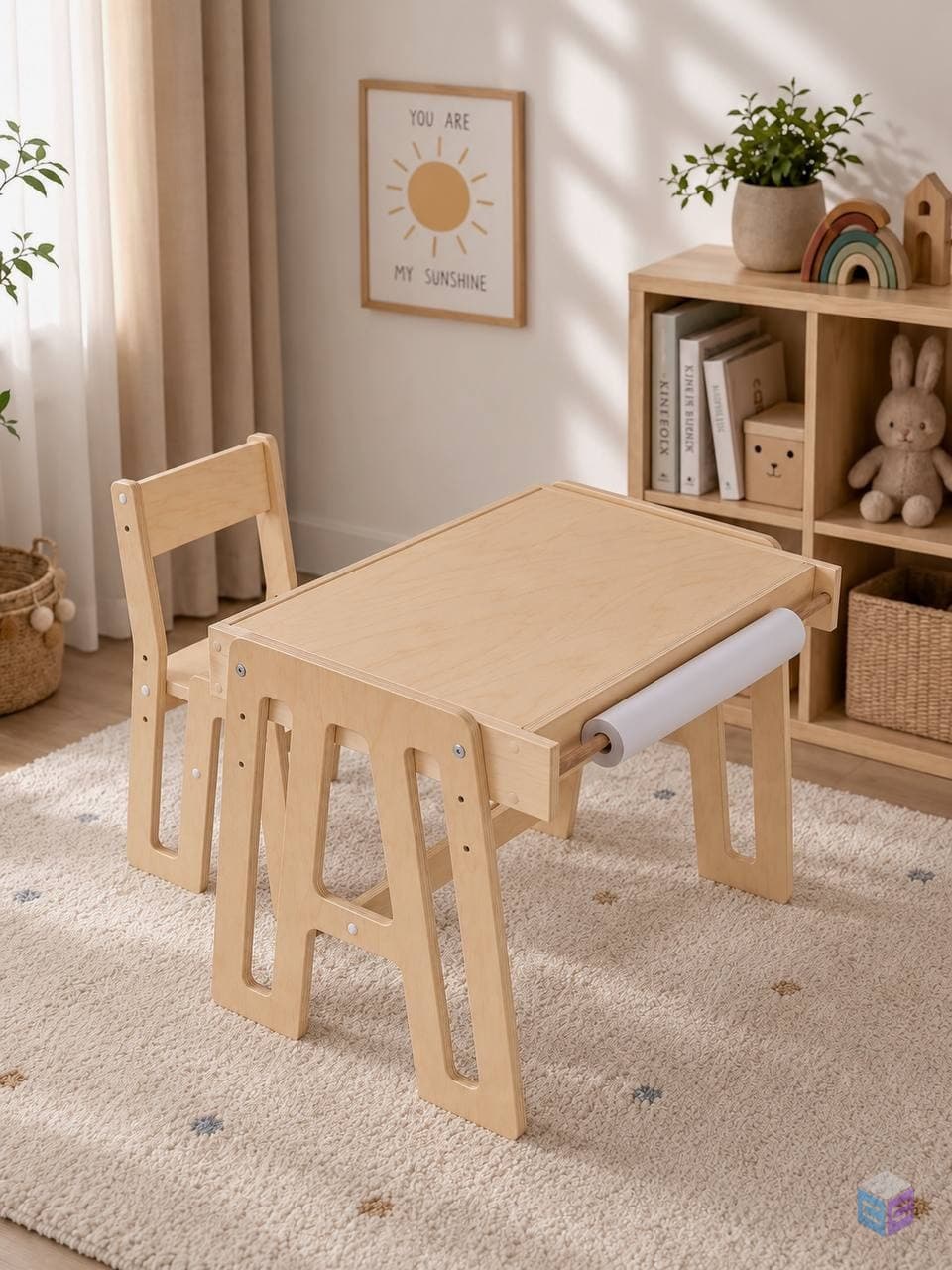

تصویر مرجع — مبنای اندازه‌گیری

عکسی که همهٔ اندازه‌ها از روی آن درآمده

مدل سه‌بعدی تعاملی

همان مدلی که پیش از برش به مشتری تحویل می‌شود؛ می‌چرخد، زوم می‌شود و از هر زاویه دیده می‌شود.

بکش تا بچرخداسکرول کن تا زوم شود

در حال بارگذاری مدل سه‌بعدی…

مشخصات فنی

اعدادی که مستقیم از فایل تولید بیرون آمده‌اند.

ابعاد (عرض × عمق × ارتفاع): ۷۰ × ۵۰ × ۵۵ سانتی‌متر
تعداد نوع قطعه: ۱۳ نوع
تعداد قطعه: ۱۴ قطعه
تعداد ورق: ۱ ورق
ماده: پلای‌وود ۱۲ میلی‌متر
نوع اتصال: کف‌تراشی (جیب)
تعداد یراق: ۴ عدد

دربارهٔ این طرح

رویهٔ این میز یک در برداشتنی بدون لولاست که در یک شیار U پشت می‌ایستد؛ یعنی هم می‌شود بازش کرد و هم می‌شود کلاً برش داشت، بدون هیچ قطعهٔ متحرکی که خراب شود.

پایه و جعبه عمداً دو زیرمجموعهٔ جدا هستند و فقط با چهار پیچ به هم بسته می‌شوند. دلیلش تخت‌بُر بودن واقعی است: میز در یک بستهٔ تخت می‌رود و خریدار در خانه با یک آچار جمعش می‌کند.

نکتهٔ مهندسی این طرح

دو زیرمجموعهٔ جدا با چهار پیچ — تخت‌بُر واقعی، نه اسمی
