براکت بهینهسازیشدهٔ توپولوژی
Topology-Optimized Bracket
حذفِ مادهٔ بیکار در مسیرِ بار، حفظِ سطوحِ نصبِ ماشینکاریشدنی، و زاویهٔ خودنگهدار — نمونهٔ کارِ پرینت فلز DMLS / SLM.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

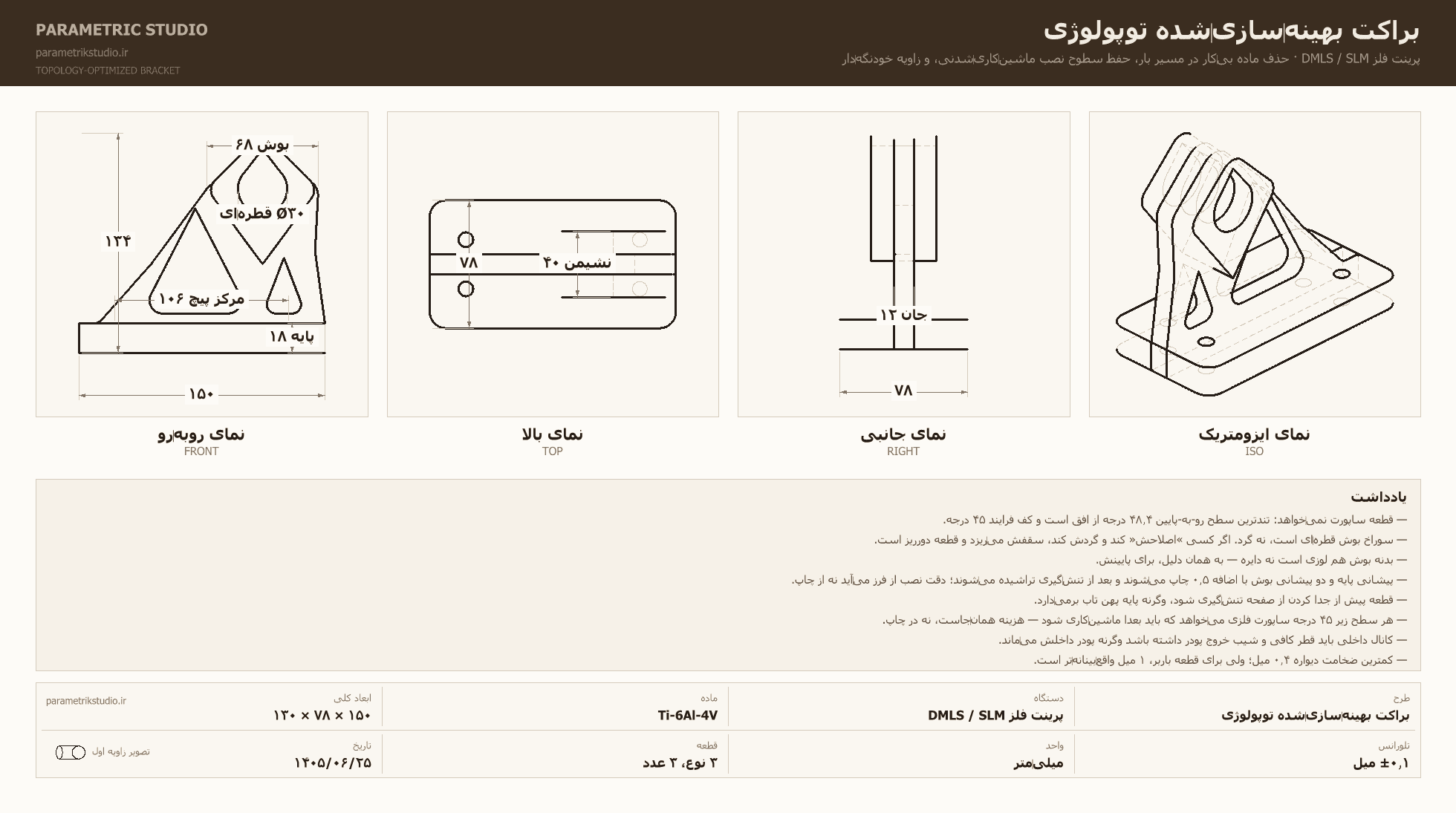

نقشهٔ فنی — سه نما، اندازهگذاری و جدول عنوان
قطعات تخت روی ورق، آمادهٔ برش
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۱۵ × ۷.۸ × ۱۳ سانتیمتر
- تعداد نوع قطعه
- ۳ نوع
- تعداد قطعه
- ۳ قطعه
- ماده
- Ti-6Al-4V
دربارهٔ این طرح
تنها نمونهای که «طراحیِ هوش مصنوعی» در آن یک ادعا نیست، بلکه ۴۰٪ وزنِ کمتر است.
حذفِ مادهٔ بیکار در مسیرِ بار، حفظِ سطوحِ نصبِ ماشینکاریشدنی، و زاویهٔ خودنگهدار
— قطعه ساپورت نمیخواهد: تندترین سطحِ رو-به-پایین ۴۸٫۴ درجه از افق است و کفِ فرایند ۴۵ درجه. — سوراخِ بوش قطرهای است، نه گرد. اگر کسی «اصلاحش» کند و گردش کند، سقفش میریزد و قطعه دورریز است. — بدنهٔ بوش هم لوزی است نه دایره — به همان دلیل، برای پایینش.
نکتهٔ مهندسی این طرح
گرفتنِ خروجیِ خامِ نرمافزارِ بهینهسازی و فرستادنش برای چاپ — بدون سطحِ نصب و بدون امکانِ ماشینکاریِ بعدی.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
