برج یادگیری تاشو با تختهٔ گچی

Folding Learning Tower

دو چفت را باز کن، نیمهٔ بالا ۱۸۰ درجه می‌چرخد و می‌شود میز و صندلی.

مونته‌سورییک ورقPW15

از عکس تا فایل برش

مراحل طراحی

هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

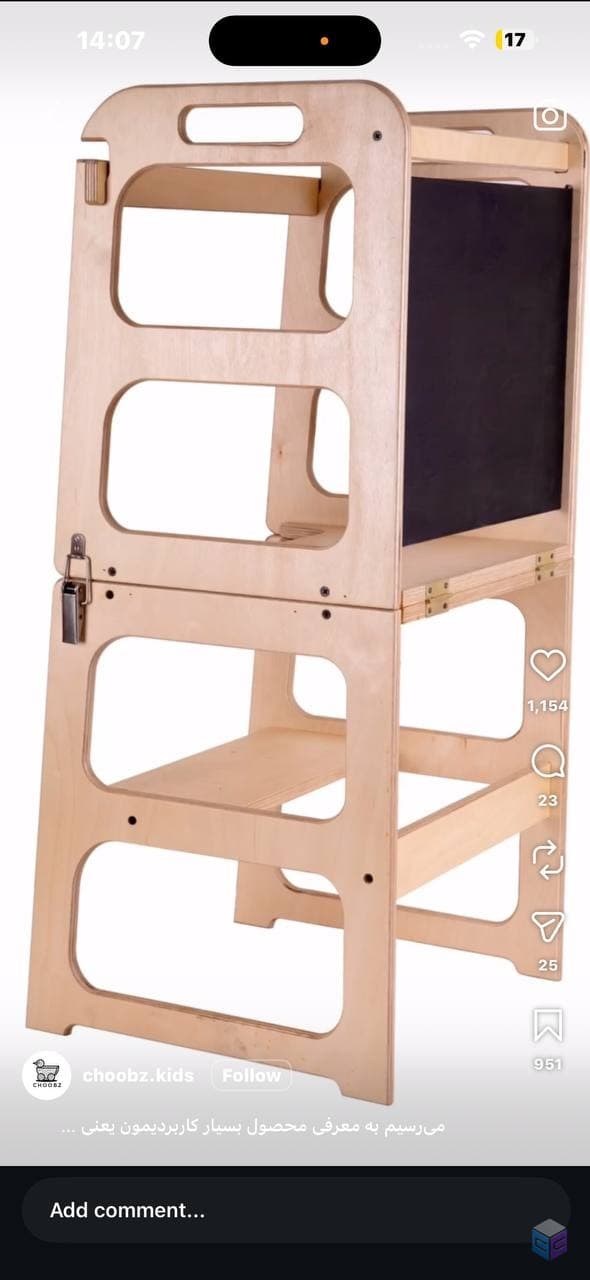

برج یادگیری تاشو با تختهٔ گچی — تصویر مرجع — مبنای اندازه‌گیری

تصویر مرجع — مبنای اندازه‌گیری

عکسی که همهٔ اندازه‌ها از روی آن درآمده

مدل سه‌بعدی تعاملی

همان مدلی که پیش از برش به مشتری تحویل می‌شود؛ می‌چرخد، زوم می‌شود و از هر زاویه دیده می‌شود.

بکش تا بچرخداسکرول کن تا زوم شود

در حال بارگذاری مدل سه‌بعدی…

مشخصات فنی

اعدادی که مستقیم از فایل تولید بیرون آمده‌اند.

ابعاد (عرض × عمق × ارتفاع)
۳۸ × ۸۰.۶ × ۹۰ سانتی‌متر
تعداد نوع قطعه
۱۰ نوع
تعداد قطعه
۱۰ قطعه
تعداد ورق
۱ ورق
ماده
پلای‌وود ۱۵ میلی‌متر
نوع اتصال
کف‌تراشی (جیب)
تعداد یراق
۴ عدد

دربارهٔ این طرح

یک محصول، دو کاربرد. در حالت بسته یک برج یادگیری است که کودک را تا ارتفاع کانتر می‌آورد؛ دو چفت جلو را که باز کنی، نیمهٔ بالا روی لولا ۱۸۰ درجه می‌چرخد و تبدیل می‌شود به یک ست میز و صندلی با تختهٔ گچی.

خط تا دقیقاً نصف ارتفاع است، ولی این عدد از نقشه نیامده — از هندسهٔ چرخش استخراج شده. اگر خط تا چند میلی‌متر جابه‌جا شود، در حالت باز یا میز کج می‌شود یا پایه‌ها به هم نمی‌رسند.

نکتهٔ مهندسی این طرح

خط تا از هندسهٔ چرخش استخراج شده، نه از روی نقشه

ویدیوی محصول

همان ویدیویی که در اینستاگرام منتشر می‌شود.

همین را برای من بساز

همین طرح، یا نسخه‌ای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوباره‌طراحی نمی‌خواهد.
