کتابخانهٔ ساده
Minimal Bookshelf
پشتبند ۴ میلیِ یکتکه که کارکاس را از لوزیشدن نگه میدارد.
از عکس تا فایل برش
مراحل طراحی
هر مرحله یک خروجی واقعی از همان پروژه است — نه تصویر تبلیغاتی.

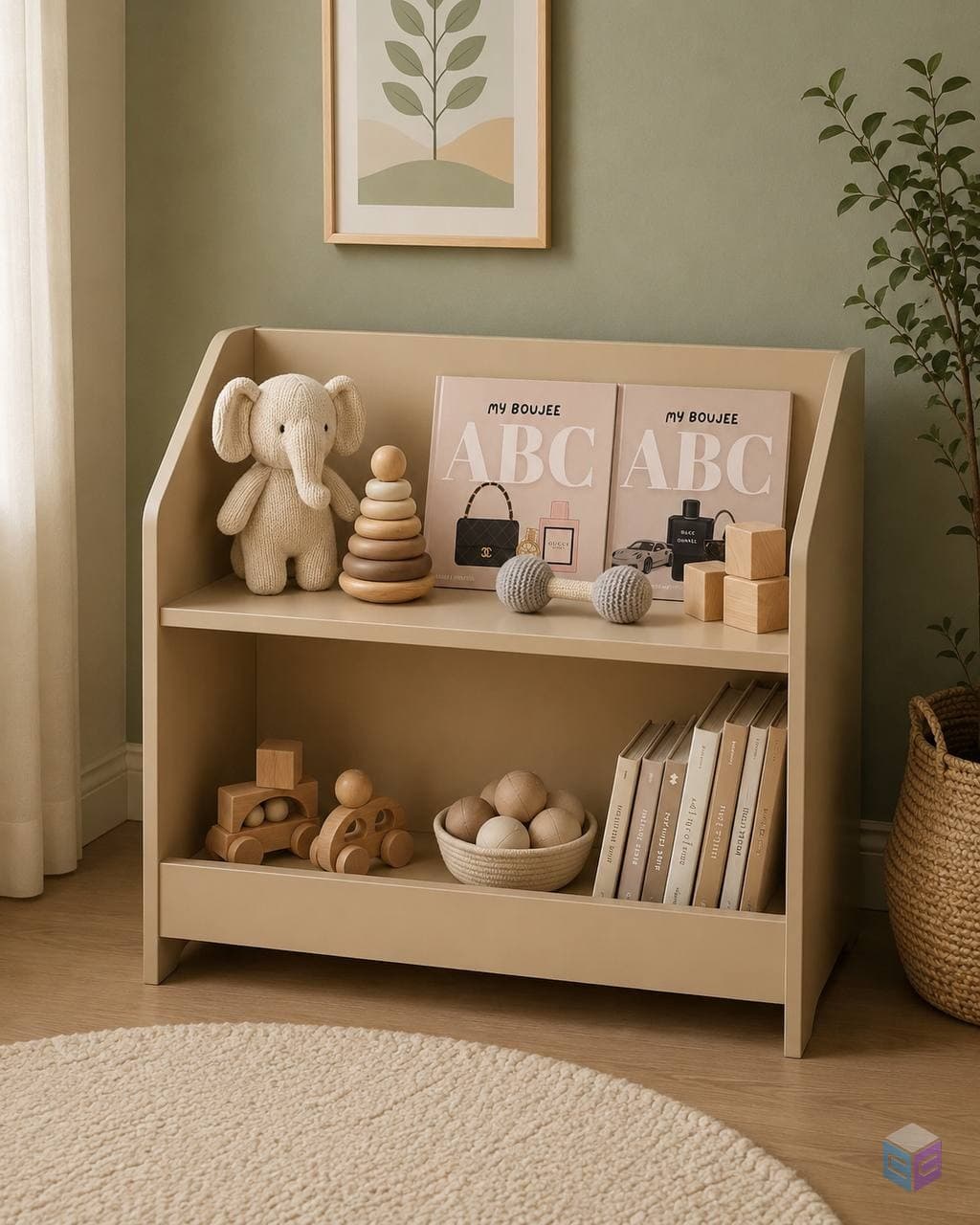

تصویر مرجع — مبنای اندازهگیری
عکسی که همهٔ اندازهها از روی آن درآمده
مدل سهبعدی تعاملی
همان مدلی که پیش از برش به مشتری تحویل میشود؛ میچرخد، زوم میشود و از هر زاویه دیده میشود.
در حال بارگذاری مدل سهبعدی…
مشخصات فنی
اعدادی که مستقیم از فایل تولید بیرون آمدهاند.
- ابعاد (عرض × عمق × ارتفاع)
- ۸۰ × ۲۴ × ۷۰ سانتیمتر
- تعداد نوع قطعه
- ۶ نوع
- تعداد قطعه
- ۶ قطعه
- تعداد ورق
- ۱ ورق
- ماده
- پلایوود ۱۲ میلیمتر
- نوع اتصال
- کفتراشی (جیب)
- تعداد یراق
- ۲ عدد
دربارهٔ این طرح
سادهترین طرح مجموعه با شش قطعه — و اولین طرحی که دو ضخامت ورق را روی یک سفارش میبرد: کارکاس از PW12 و پشتبند از PW4.
پشتبند ۴ میلی یکتکه از بالا داخل شیار سرتاسری سه لبه میلغزد. کارش تزئین نیست: قاب مستطیلی بدون پشتبند زیر بار جانبی لوزی میشود، و همین ورق نازک است که جلویش را میگیرد.
نکتهٔ مهندسی این طرح
دو ضخامت ورق روی یک سفارش، با دو چیدمان جدا
ویدیوی محصول
همان ویدیویی که در اینستاگرام منتشر میشود.
همین را برای من بساز
همین طرح، یا نسخهای از آن با ابعاد و رنگ خودت. چون کل مسیر پارامتریک است، تغییر سایز دوبارهطراحی نمیخواهد.
